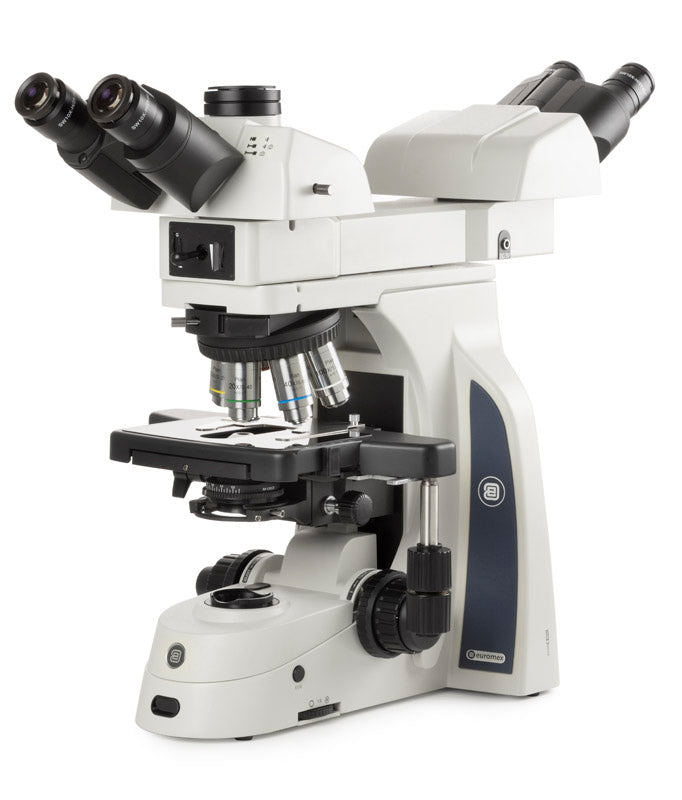

Trinoculaire microscoop voor 2 gebruikers DX.2154-PLPHi

Euromex Delphi-X Observer microscoop

Microscopen van de nieuwste generatie voor geavanceerde toepassingen in de life sciences
De uitstekende optische prestaties van de Delphi-X Observer ™ met een beeldveld van 25 mm en de grote numerieke apertuur van de parafocale Plan EIS-objectieven van 60 mm zorgen voor perfecte waarnemingen en kleurweergave met een hoog oplossend vermogen. Dit is de perfecte microscoop voor patholoog-anatomen

Technische specificaties Delphi-X Observer microscoop

OCULAREN
• Super groothoek SWF10x/25 mm, voor oculairhouder van Ø 30 mm
• Uitgebreid groothoek EWF10x/22 mm, voor oculairhouder van Ø 30 mm

STANDAARDKOP
Trinoculair Siedentopf-ontwerp met 30° gekantelde tubussen. Instelbare interpupillaire afstand tussen 47 en 78 mm. De standaard trinoculaire kop heeft een lichtpadkeuzeschakelaar met drie standen (100:0 / 80:20 / 0:100). Correctie van ± 5 dioptrie op beide oculairen. Documentatiepoort van Ø 23,2 mm

ERGONOMISCHE KOP
Ergonomische trinoculaire kop (optioneel), kantelbaar tussen 0 en 35°, met SWF10x/25 mm-oculairen, instelbare interpupillaire afstand tussen 47 en 78 mm, lichtpadkeuzeschakelaar met drie standen (100:0 / 80:20 / 0:100). Correctie van ± 5 dioptrie op beide oculairen. Documentatiepoort van Ø 23,2 mm

MULTIKOPSYSTEEM
De Delphi-X Observer microscoop kan worden uitgebreid met een uniek multikopsysteem met in totaal 2, 3, 5 of 10 koppen, waarmee preparaten tegelijkertijd kunnen worden bekeken. Het centrale accessoire is uitgerust met een trinoculaire kop en een joystick om een groene of rode laserpointer over het volledige beeldveld van alle koppen te bewegen
Multikopsystemen met twee, drie of vijf koppen en 30° gekantelde tubussen worden geleverd met super groothoek SWF10x/25 mm-oculairen. Bij multikopsystemen met tien koppen en 30° gekantelde tubussen is de trinoculaire hoofdkop uitgerust met super groothoek SWF10x/25 mm-oculairen en de andere negen binoculaire koppen met uitgebreid groothoek EWF10x/22 mm-oculairen. Het Delphi-X Observer ™ multikopsysteem met tien koppen wordt geleverd zonder iCare-sensor

DUBBEL KOPSYSTEEM TEGENOVER ELKAAR
De Delphi-X Observer ™ kan worden geleverd met twee binoculaire koppen in een opstelling tegenover elkaar, waardoor twee gebruikers tegelijkertijd kunnen waarnemen. De binoculaire hoofdkop is uitgerust met super groothoek SWF10x/25 mm-oculairen en de tweede kop met uitgebreid groothoek EWF10x/22 mm-oculairen. Met een joystick kan de gebruiker een groene of rode laserpointer over het volledige beeldveld van beide koppen bewegen

OBJECTIEVENREVOLVER
Zesvoudige objectievenrevolver met binnenwaarts gerichte opstelling, gemonteerd op hoogprecieze kogellagers. Met schroefdraad voor objectieven met een diameter van 25 mm en een sleuf voor optionele CID-prisma's

GEMOTORISEERDE REVOLVER
De Delphi-X Observer™ kan worden geleverd met een gemotoriseerde zesvoudige revolver in omgekeerde opstelling. Een nauwkeurige stappenmotor laat de gebruiker met één druk op de knop van objectief wisselen. Met een andere knop kan snel worden gewisseld tussen twee vooraf geselecteerde objectieven. Standaard geleverd met de gemotoriseerde revolver

VERBETERD ONEINDIGHEIDSCORRECTIESYSTEEM (EIS)
Het verbeterde oneindigheidssysteem (EIS) van de Delphi-X Observer ™ bestaat uit super groothoek SFWF-oculairen SFW10x25 mm, parafocale objectieven met een hoge numerieke apertuur van 60 mm en een tubuslens met een brandpuntsafstand van 200 mm. De tubuslens met een brandpuntsafstand van 200 mm verkleint de hoek van de lichtstralen die door de optiek gaan en verbetert daardoor aanzienlijk de correcties en het contrast van de chromatische aberratie. Objectieven met een grotere diameter maken veel hogere numerieke aperturen mogelijk, die het totale oplossend vermogen van het optische systeem verbeteren
Om al deze redenen biedt de Delphi-X Observer ™ superieure optische prestaties voor de meest veeleisende toepassingen

PLAN ACHROMATISCHE OBJECTIEVEN (klinische routinelaboratoria)
De Delphi-X Observer ™ wordt standaard geleverd met EIS-objectieven, gecorrigeerd voor oneindig, plan achromatisch 4x / 0.10, 10x / 0.25, 20x / 0.40, S40x / 0.65 en S100x / 1.25 met olie-immersie
Optionele objectieven: plan achromatisch objectief 2x/0.06 (werkafstand 7.5 mm), plan achromatisch S50x/0.95 (werkafstand 0.19 mm), plan achromatisch S60x/0.80 (werkafstand 0.30 mm)

PLAN SEMI-APOCHROMATISCHE OBJECTIEVEN (laboratoria voor anatomie en histopathologie)
De Delphi-X Observer ™ kan ook worden geleverd met EIS-objectieven, gecorrigeerd voor oneindig, plan semi-apochromatisch Fluarex 4x/0.13, 10x/0.30, 20x/0.50, S40x/0.75 en S100x/1.30 (olie-immersie)

FASECONTRASTOBJECTIEVEN
EIS-objectieven, gecorrigeerd voor oneindig, plan achromatisch met fasecontrast 10x/0.25, 20x/0.40, s40x/0.65 en s100x/1.25 (olie-immersie).

OBJECTTAFEL
• Objecttafel 190 x 152 mm met geïntegreerde mechanische objecttafel rechts van 78 x 32 mm
• Ontworpen voor 2 preparaten
• Met krasbestendige Gorilla-glascoating • Mechanische objecttafel voor linkshandigen op aanvraag verkrijgbaar (bestelreferentie: voeg -L toe aan het productnummer)
(Optioneel: objecttafel met saffierglascoating op aanvraag verkrijgbaar)

FOCUS
Coaxiale macro- en micrometrische scherpstelling, 100 streepjes, nauwkeurigheid van 1 μm, 100 μm per omwenteling, totaal verplaatsingsbereik van ongeveer 35 mm. Geleverd met een instelbare hoogtebegrenzer voor de objecttafel om schade aan het preparaat en de objectieven te voorkomen. Het macrometrische scherpstelsysteem heeft een spanningsinstelling. De micrometrische scherpstelknoppen kunnen (via een magnetisch systeem) van links naar rechts worden verwisseld, naar voorkeur van de gebruiker

CONDENSOR (voor helderveld)
Abbe-condensor N.A. 0.90/1.25, wegklapbaar en in hoogte verstelbaar, met markeringen voor de numerieke apertuur. De modellen met wegklapbare revolver worden geleverd met een gemotoriseerde condensor die de voorlens van de condensor wegklapt wanneer het 4x-objectief wordt gebruikt

OBJECTIVES
Plan PLi EIS 2x/0.06(1) 4x/0.10 10x/0.25 20x/0.40 S40x/0.65 S50x/0.95 oil* S60x/0.80* S100x/1.25 oil S100x/1.25 oil iris*
Plan Phase PLPHi EIS 10x/0.25 20x/0.40 S40x/0.65 S100x/1.25 oil
Plan Semi-Apo PLAi EIS 4x/0.13 10x/0.30 20x/0.50 S40x/0.75 S100x/1.30 oil
Alle optiek is voorzien van een antischimmel- en antireflectiecoating voor maximale lichtopbrengst. De objectieven S40x, S50x, S60x en S100x zijn van het terugveerbare type
* Optioneel

CONDENSOR VOOR DIFFERENTIEEL INTERFERENTIECONTRAST (DIC) EN HELDERVELD
Een optionele schijfcondensor met instelbare hoogte voor CID en helderveld, die kan worden uitgerust met verschillende primaire CID-prisma's voor gebruik met schuiven met secundaire CID-prisma's, te plaatsen in de revolver

CONDENSOR VOOR FASECONTRAST
Condensor van het Zernike-type A.N. 1.25 met revolver met 5 standen (helderveld, fase 10x, fase 20x, fase 40x en fase 100x). In hoogte verstelbaar. Irisdiafragma

DIASCOPISCHE VERLICHTING
Voor de Delphi-X Observer microscoop zijn twee Köhler-verlichtingen beschikbaar:
• Köhler-type met regelbare intensiteit via NeoLED™ 3W met interne voeding van 100-240 V
• Köhler-type met regelbare intensiteit via halogeenlamp 100W met interne voeding van 100-240 V. De diascopische halogeenverlichting wordt geleverd met twee neutraaldichtheidsfilters (push-in / push-out) voor een soepele dimming van de lichtintensiteit voor alle soorten preparaten. De diascopische NeoLED™-verlichting wordt geleverd met één neutraaldichtheidsfilter

LICHTINTENSITEITSGEHEUGEN (LIM)
De LIM-functie onthoudt automatisch de voorkeursintensiteit bij het wisselen van objectief. Zo hoeft u de lichtintensiteit niet bij elke wissel van objectief opnieuw in te stellen. Met deze functie wordt de gekozen intensiteit voor elke objectiefvergroting opgeslagen, wat de efficiëntie van de gebruiker aanzienlijk verbetert en vermoeide ogen vermindert. Standaard inbegrepen bij alle modellen met gemotoriseerde revolver; raadpleeg voor de overige modellen de onderstaande instructies. Hoe bestelt u het lichtintensiteitsgeheugen:
Voorbeeld: model DX.1153-PLi/LIM is gelijk aan model DX.1153-PLi, maar met toevoeging van de NEOLED™-geheugenfunctie
Het innovatieve NeoLED™-ontwerp is een combinatie van een speciaal ontworpen LED en een dunne lens met een korte brandpuntsafstand, iCare-sensor, voor drie belangrijke voordelen:
• Er kan meer schuin licht van de LED-lichtbron worden opgevangen, waardoor de lichtopbrengst aanzienlijk toeneemt
• Er is minder energie nodig om dit lichtintensiteitsniveau te bereiken
• De grotere apertuur van de NeoLED™ stelt de optische systemen van de microscoop in staat beelden te produceren met hogere resoluties, zeer dicht bij de theoretische diffractielimiet van de optiek

ICARE-SENSOR
Deze sensor voorkomt onnodig energieverlies. De verlichting van de microscoop gaat automatisch uit kort nadat de gebruiker niet meer voor de microscoop zit

DRAAGHANDVAT
Het draaghandvat aan de achterkant van de microscoop zorgt voor veilig transport van de microscoop. Het geïntegreerde gereedschap en de gereedschapshouder zorgen ervoor dat het juiste gereedschap altijd beschikbaar is

VERPAKKING
Geleverd met netsnoer, beschermhoes, reservezekering, gebruikershandleiding en flesje immersieolie van 5 ml. Polystyreen koffer
