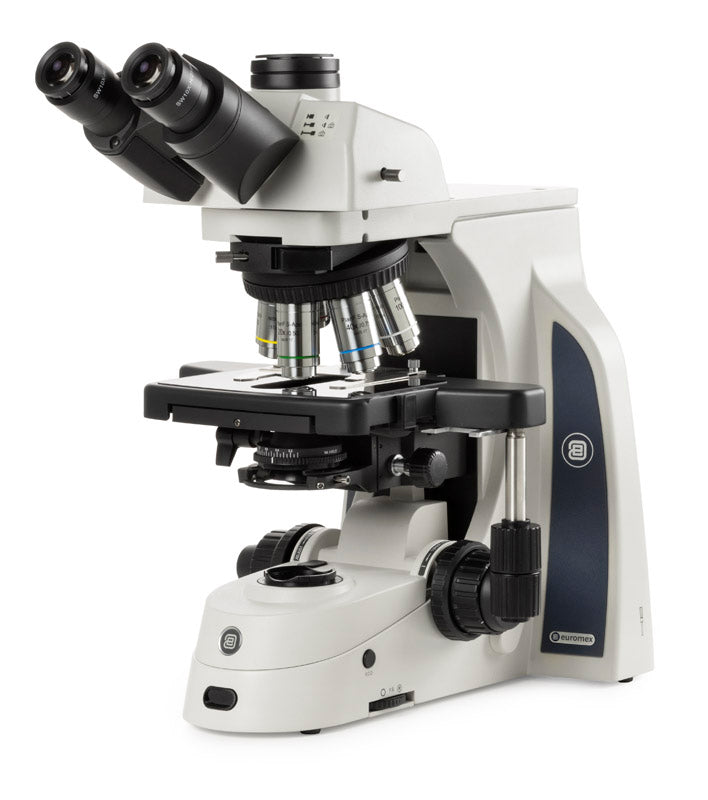

Trinoculaire microscoop DX.1153-APLi

Euromex Delphi-X Observer microscoop

Microscopen van de nieuwste generatie voor geavanceerde toepassingen in de life sciences
De uitstekende optische prestaties van de Delphi-X Observer ™ met een beeldveld van 25 mm en de grote numerieke apertuur van de parafocale Plan EIS-objectieven van 60 mm zorgen voor perfecte waarnemingen en een kleurweergave met een hoog oplossend vermogen. Dit is de perfecte microscoop voor patholoog-anatomen

Technische specificaties Delphi-X Observer microscoop

OCULAREN
• Super groothoek SWF10x/25 mm, voor oculairhouder van Ø 30 mm
• Uitgebreide groothoek EWF10x/22 mm, voor oculairhouder van Ø 30 mm

STANDAARD KOP
Trinoculair van Siedentopf-ontwerp met tubussen onder een hoek van 30°. Instelbare interpupillaire afstand tussen 47 en 78 mm. De standaard trinoculaire kop heeft een lichtpadkeuzeschakelaar met drie standen (100:0 / 80:20 / 0:100). Correctie van ± 5 dioptrieën op beide oculairen. Documentatiepoort van Ø 23,2 mm

ERGONOMISCHE KOP
Ergonomische trinoculaire kop (optioneel), kantelbaar tussen 0 en 35°, met SWF10x/25 mm-oculairen, instelbare interpupillaire afstand tussen 47 en 78 mm, lichtpadkeuzeschakelaar met drie standen (100:0 / 80:20 / 0:100). Correctie van ± 5 dioptrieën op beide oculairen. Documentatiepoort van Ø 23,2 mm

MULTIKOPSYSTEEM
De Delphi-X Observer microscoop kan worden uitgebreid met een uniek multikopsysteem met in totaal 2, 3, 5 of 10 koppen, waardoor preparaten tegelijkertijd kunnen worden bekeken. Het centrale accessoire is uitgerust met een trinoculaire kop en een joystick om een groene of rode laserpointer door het volledige beeldveld van alle koppen te bewegen
Multikopsystemen met twee, drie of vijf koppen en tubussen onder een hoek van 30° worden geleverd met super groothoek SWF10x/25 mm-oculairen. Bij multikopsystemen met tien koppen en tubussen onder een hoek van 30° is de trinoculaire hoofdkop uitgerust met super groothoek SWF10x/25 mm-oculairen en de overige negen binoculaire koppen met uitgebreide groothoek EWF10x/22 mm-oculairen. Het Delphi-X Observer ™ multikopsysteem met tien koppen wordt geleverd zonder iCare-sensor

DUAL-KOPSYSTEEM FACE-TO-FACE
De Delphi-X Observer ™ kan worden geleverd met twee binoculaire koppen in een face-to-face opstelling, waarmee twee gebruikers tegelijkertijd kunnen waarnemen. De binoculaire hoofdkop is uitgerust met super groothoek SWF10x/25 mm-oculairen en de tweede kop met uitgebreide groothoek EWF10x/22 mm-oculairen. Met een joystick kan de gebruiker een groene of rode laserpointer door het volledige beeldveld van beide koppen bewegen

OBJECTIEFREVOLVER
Zesvoudige objectiefrevolver, naar binnen gericht en gemonteerd op uiterst nauwkeurige kogellagers. Met schroefdraad voor objectieven met een diameter van 25 mm en een sleuf voor optionele DIC-prisma's

GEMOTORISEERDE REVOLVER
De Delphi-X Observer™ kan worden geleverd met een gemotoriseerde zesvoudige revolver in omgekeerde positie. Een nauwkeurige stappenmotor stelt de gebruiker in staat om met een druk op de knop van objectief te wisselen. Met een andere knop kan snel worden gewisseld tussen twee vooraf geselecteerde objectieven. Standaard geleverd met de gemotoriseerde revolver

VERBETERD ONEINDIGHEIDSCORRECTIESYSTEEM (EIS)
Het verbeterde oneindigheidssysteem (EIS) van de Delphi-X Observer ™ bestaat uit super groothoek SFWF-oculairen SFW10x25 mm, parafocale objectieven met hoge numerieke apertuur van 60 mm en een tubuslens met een brandpuntsafstand van 200 mm. De tubuslens met een brandpuntsafstand van 200 mm verkleint de hoek van de lichtstralen die door de optiek gaan en verbetert daardoor aanzienlijk de correcties en het contrast van de chromatische aberratie. Objectieven met een grotere diameter maken veel hogere numerieke aperturen mogelijk, waardoor het algehele oplossend vermogen van het optische systeem verbetert
Om al deze redenen biedt de Delphi-X Obsever ™ superieure optische prestaties voor de meest veeleisende toepassingen

PLAN ACHROMATISCHE OBJECTIEVEN (routinematige klinische laboratoria)
De Delphi-X Observer ™ wordt standaard geleverd met EIS-objectieven, gecorrigeerd voor oneindig, Plan achromatisch 4x / 0.10, 10x / 0.25, 20x / 0.40, S40x / 0.65 en S100x / 1.25 met olie-immersie
Optionele objectieven: Plan achromatisch objectief 2x/0.06 (werkafstand 7.5 mm), Plan achromatisch S50x/0.95 (werkafstand 0.19 mm), Plan achromatisch S60x/0.80 (werkafstand 0.30 mm)

PLAN SEMI-APOCHROMATISCHE OBJECTIEVEN (anatomie- en histopathologielaboratoria)
De Delphi-X Observer ™ kan ook worden geleverd met EIS-objectieven, gecorrigeerd voor oneindig, Plan Semi-Apochromatisch Fluarex 4x/0.13, 10x/0.30, 20x/0.50, S40x/0.75 en S100x/1.30 (olie-immersie)

FASECONTRASTOBJECTIEVEN
EIS-objectieven, gecorrigeerd voor oneindig, Plan achromatisch fasecontrast 10x/0.25, 20x/0.40, s40x/0.65 en s100x/1.25 (olie-immersie).

OBJECTTAFEL
• Objecttafel 190 x 152 mm met geïntegreerde mechanische rechtshandige objecttafel van 78 x 32 mm
• Ontworpen voor 2 objectglaasjes
• Met krasbestendige Gorilla-glascoating • Mechanische objecttafel voor linkshandigen op aanvraag verkrijgbaar (bestelreferentie: voeg -L toe aan het productnummer)
(Optioneel: objecttafel met saffierglascoating op aanvraag verkrijgbaar)

FOCUS
Coaxiale macro- en micrometrische scherpstelling, 100 verdelingen, nauwkeurigheid van 1 μm, 100 μm per omwenteling, totaal verplaatsingsbereik van ongeveer 35 mm. Geleverd met instelbare hoogtebegrenzing van de objecttafel om schade aan het preparaat en de objectieven te voorkomen. Het macrometrische scherpstelsysteem beschikt over spanningsinstelling. De micrometrische scherpstelknoppen kunnen (via een magnetisch systeem) van links naar rechts worden omgewisseld, naar voorkeur van de gebruiker

CONDENSOR (voor helderveld)
Abbe-condensor N.A. 0.90/1.25, wegklapbaar en in hoogte verstelbaar met markeringen voor de numerieke apertuur. Modellen met wegklapbare revolver worden geleverd met een gemotoriseerde condensor die de frontlens van de condensor wegklapt wanneer het 4x-objectief wordt gebruikt

OBJECTIVES
Plan PLi EIS 2x/0.06(1) 4x/0.10 10x/0.25 20x/0.40 S40x/0.65 S50x/0.95 oil* S60x/0.80* S100x/1.25 oil S100x/1.25 oil iris*
Plan Phase PLPHi EIS 10x/0.25 20x/0.40 S40x/0.65 S100x/1.25 oil
Plan Semi-Apo PLAi EIS 4x/0.13 10x/0.30 20x/0.50 S40x/0.75 S100x/1.30 oil
Alle optiek is voorzien van een antischimmel- en antireflectiecoating voor maximale lichtopbrengst. De objectieven S40x, S50x, S60x en S100x zijn van het terugveerbare type
* Optioneel

CONDENSOR VOOR DIFFERENTIEEL INTERFERENTIECONTRAST (DIC) EN HELDERVELD
Een optionele schijfcondensor met instelbare hoogte voor DIC en helderveld, die kan worden uitgerust met diverse primaire DIC-prisma's voor gebruik met sliders met secundaire DIC-prisma's die in de revolver worden geplaatst

CONDENSOR VOOR FASECONTRAST
Condensor van het Zernike-type A.N. 1.25 met revolver met 5 standen (helderveld, fase 10x, fase 20x, fase 40x en fase 100x). In hoogte verstelbaar. Irisdiafragma

DIASCOPISCHE VERLICHTING
Voor de Delphi-X Observer microscoop zijn twee Köhler-verlichtingen beschikbaar:
• Köhler-type met regelbare intensiteit via NeoLED™ 3W met interne voeding van 100-240 V
• Köhler-type met regelbare intensiteit via halogeenlamp 100W met interne voeding van 100-240 V. De diascopische halogeenverlichting wordt geleverd met twee neutrale dichtheidsfilters (push-in / push-out) voor een soepele demping van de lichtintensiteit voor alle soorten preparaten. De diascopische NeoLED™-verlichting wordt geleverd met één neutraal dichtheidsfilter

FUNCTIE VOOR HET ONTHOUDEN VAN DE LICHTINTENSITEIT (LIM)
De LIM-functie onthoudt automatisch de gewenste intensiteit bij het wisselen van objectief. Zo hoeft de lichtintensiteit niet bij elke wissel van objectief opnieuw te worden ingesteld. Met deze functie wordt de gekozen intensiteit voor elke objectiefvergroting opgeslagen, wat de efficiëntie van de gebruiker aanzienlijk verbetert en vermoeidheid van de ogen vermindert. Standaard inbegrepen bij alle modellen met gemotoriseerde revolver; raadpleeg voor de overige modellen de onderstaande instructies. Hoe de functie voor het onthouden van de lichtintensiteit te bestellen:
Voorbeeld: het model DX.1153-PLi/LIM is gelijk aan het model DX.1153-PLi, maar met de toevoeging van de NEOLED™-geheugenfunctie
Het innovatieve NeoLED™-ontwerp is een combinatie van een speciaal ontworpen LED en een speciaal ontworpen dunne lens met een korte brandpuntsafstand voor iCare-sensor, met drie belangrijke voordelen:
• Er kan meer schuin invallend licht van de LED-lichtbron worden opgevangen, waardoor de lichtopbrengst aanzienlijk toeneemt
• Er is minder energie nodig om dit lichtintensiteitsniveau te bereiken
• De grotere apertuur van NeoLED™ stelt de optische systemen van de microscoop in staat beelden te produceren met hogere resoluties, zeer dicht bij de theoretische diffractielimiet van de optiek

ICARE-SENSOR
Deze sensor voorkomt onnodig energieverlies. De verlichting van de microscoop wordt automatisch uitgeschakeld kort nadat de gebruiker niet meer voor de microscoop zit

DRAAGHANDVAT
Het draaghandvat aan de achterzijde van de microscoop zorgt voor veilig transport van de microscoop, en het geïntegreerde gereedschap en de gereedschapshouder zorgen ervoor dat het juiste gereedschap altijd beschikbaar is

VERPAKKING
Geleverd met netsnoer, beschermhoes, reservezekering, gebruikershandleiding en flesje immersieolie van 5 ml. Koffer van polystyreen
