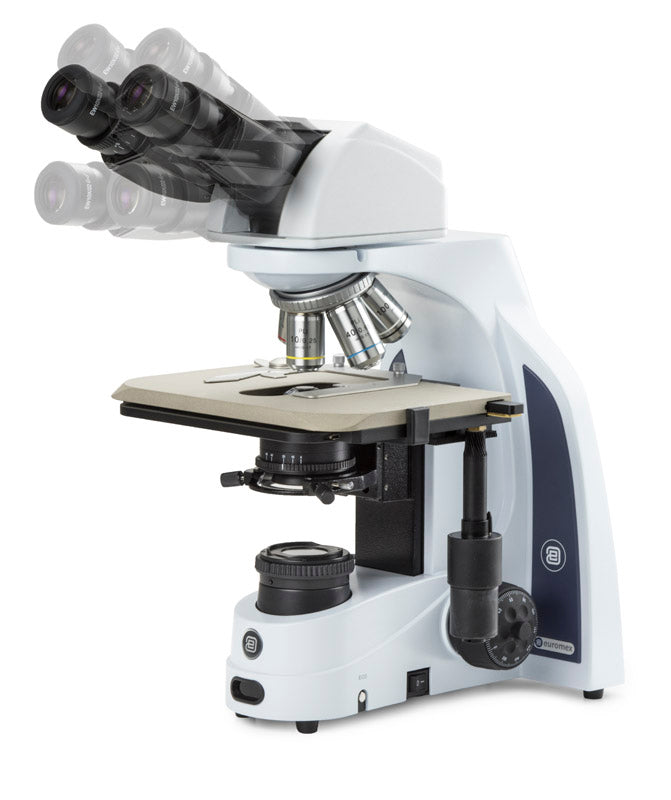

Ergonomische binoculaire microscoop IS.1158-PLi

Euromex iScope microscoop

iScope: een meesterwerk van de microscopie
De iScope is verkrijgbaar in diverse configuraties die geschikt zijn voor routinewaarnemingen in de geneeskunde en de biomedische wetenschappen, op hogescholen en universiteiten
Naast de helderveldmethode beschikt de iScope over oplossingen voor waarneming met fasecontrast, polarisatie, donkerveld tot 400x, donkerveld met cardioïde condensor (1000x) en epi-fluorescentie. Voor onderwijs is de iScope ook verkrijgbaar in multikopmodellen

Technische specificaties iScope microscoop

OCULAREN
• Plan-oculair met groot veld EWF10x met een gezichtsveld van 20 mm en instelbare dioptrie in de linker oculairhouder voor systemen met eindige correctie (tubus Ø 23.2 mm)
• Plan-oculair met groot veld EWF10x met een gezichtsveld van 22 mm en instelbare dioptrie in beide oculairhouders voor IOS plan- en planfasesystemen met oneindige correctie, en instelbare dioptrie in de linker oculairhouder voor EPLi-systemen (tubus Ø 30.0 mm)

KOP
• Binoculaire en trinoculaire kop van het Siedentopf-ontwerp met oculairtubussen onder een hoek van 30°. Instelbare interpupillaire afstand tussen 48 en 76 mm
• De trinoculaire kop van de Plan-modellen met oneindige correctie (IS.1153-PLi) heeft een lichtpadkeuzeschakelaar (100: 0 / 50:50) en een dioptrie-instelling van ± 5 op beide oculairtubussen van Ø 30 mm
• De trinoculaire kop van de E-Plan-modellen met oneindige correctie (IS.1153-EPLi) heeft een vast lichtpad (50:50) en een dioptrie-instelling van ± 5 op de linker oculairtubus van Ø 30 mm
• De trinoculaire kop van de E-Plan-modellen met eindige correctie (IS.1153-EPL) heeft een vast lichtpad (50:50) en een dioptrie-instelling van ± 5 op de linker oculairtubus van Ø 23,2 mm
• Ergonomisch vlindersysteem voor het draaien van de kop, met twee waarnemingsposities: hoog (431 mm) en laag (397 mm)
• De trinoculaire kop heeft een documentatiepoort van Ø 23.2 mm

ERGONOMISCHE KOP
Optionele ergonomische kantelbare kop van 5 tot 35 ° met EWF10x / 22 mm-oculairen, interpupillaire afstand van 48-75 mm en optionele fotoadapter met standaardtubus van Ø 23.2 mm (alleen voor modellen met oneindige correctie). Gebruik voor het bestellen van een iScope® met kantelbare kop referentie IS.1158-xxx. Gebruik voor het bestellen van een iScope® met kantelbare kop en fototubusadapter referentie IS.1159-xxx

FRONTAAL DUBBELKOPSYSTEEM
• De iScope microscoop kan ook worden geleverd met een frontaal dubbelkopsysteem
• De tubussen met een diameter van 30 mm van de frontale dubbelkop zijn uitgerust met EWF10x / 20 mm-oculairen
• De binoculaire hoofdkop heeft één dioptrie-instelling, de tweede kop heeft twee dioptrie-instellingen
• Alleen verkrijgbaar voor het model met plan-objectieven met oneindige correctie (IS.1154-PLi)
• Het frontale dubbelkopsysteem is uitgerust met een lichtpen (laserpointer) in 2 kleuren

MULTIKOPSYSTEEM
• De iScope® microscoop biedt een multikopsysteem voor 2, 3, 5 of 9 koppen voor gelijktijdige waarneming van het preparaat • De centrale adapter is uitgerust met een joystick om een groene en rode laserpointer over het hele gezichtsveld van alle koppen te bewegen
• Configuraties met één, twee, vier en acht extra binoculaire waarnemingskoppen, tubussen onder een hoek van 30 ° en IOS plan-objectieven met oneindige correctie 4x, 10x, S40x en S100x (olie-immersie)
• Elke extra kop is uitgerust met EWF 10x/22 mm-oculairen (modelreferenties: IS.1156-PLi-n, n = totaal aantal koppen)

OBJECTIEFREVOLVER
Vijfvoudige objectieffrevolver in omgekeerde positie, gemonteerd op uiterst nauwkeurige kogellagers

BESCHIKBARE PREPARAATTAFELS
De iScope® kan worden uitgerust met drie soorten preparaattafels (ontworpen voor 2 preparaten):
• Mechanische tafel van 156 x 138 mm en met X/Y-verplaatsing van 79 x 52 mm
• Mechanische tafel van 187/230 x 140 mm zonder heugel op de X-as en met X/Y-verplaatsing van 79 x 52 mm. De tafel van de iScope® zonder heugel op de X-as heeft geen uitstekende delen, zorgt voor soepelere bewegingen en is veiliger
• Mechanische keramische tafel van 220 x 157 mm met X/Y-verplaatsing van 75 x 50 mm. Het oppervlak van deze tafel garandeert een hoge krasbestendigheid. Het oppervlak zorgt er ook voor dat strooilicht niet vanaf de tafel naar het objectief wordt gereflecteerd. De iScope microscoop kan worden geleverd met een verwarmingstafel tot 50°C met PID-temperatuurregelaar. Deze wordt alleen geleverd bij nieuwe eenheden. Vraag gerust naar andere temperatuurbereiken

CONDENSOR MET FASECONTRASTSCHIJVEN
Er zijn twee versies van de Abbe-condensor N.A. 1.25 met fasecontrastschijven en plan-fasecontrastobjectieven. De eerste versie bestaat uit plan-fasecontrastobjectieven 10x en S40x (inschuifbaar), een schijf met de faseringen 10x en 40x
De tweede versie bestaat uit plan-fasecontrastobjectieven 20x en S100x (inschuifbaar/olie-immersie), een schijf met de faseringen 20x en 100x. Verkrijgbaar voor de iScope 160mm en de IOS-versies met oneindige correctie. Alle sets worden geleverd met een groen filter en een telescoopoculair voor het centreren van de fase

CONDENSOR VOOR HELDERVELD
De standaard condensor van het Abbe-type N.A. 1.25, in hoogte verstelbaar en met irisdiafragma, heeft een sleuf waarin optionele schijven kunnen worden geplaatst. Er is een schijf voor fasecontrast met faseringen voor fase-objectieven 10x en 40x, een schijf voor fasecontrast met faseringen voor fase-objectieven 20x en 100x en een schijf voor donkerveld (maximaal 400x)

ZERNIKE-CONDENSOR VOOR FASECONTRAST
Een Zernike-condensor N.A. 1.25, gemonteerd op een draaibare revolver met 5 posities: faserings voor fase-objectieven 10x/20x, faseringen voor fase-objectief 40x, faseringen voor fase-objectief 100x, donkerveldpositie (maximaal 400x) en helderveldpositie. Inclusief telescoopoculair voor het centreren van de fase en groen filter

CONDENSOR VOOR DONKERVELD
Van de iScope zijn modellen verkrijgbaar die worden geleverd met een olie-immersiecondensor van het cardioïde spiegeltype, met interne verlichting door middel van NeoLED™ van 5 W en een S100x olie-immersieobjectief met geïntegreerd irisdiafragma, voor kwalitatief goede beelden met de donkerveldtechniek bij 1000x

FOCUSSERING
Macro- en micrometrische focussering met een precisie van 1 μm, 200 streepjes per omwenteling van de micrometerknop (0.2 mm). Totale verplaatsing van ongeveer 24 mm. Met veiligheidssysteem om de hoogte van de tafel te begrenzen en het preparaat en de objectieven met hoge vergroting te beschermen. Met instelbare focusseerspanning

VERLICHTING
• Met NeoLED 3 W met regelbare intensiteit en met interne voeding 100-240 Vac
• Het innovatieve NeoLED-ontwerp biedt grotere numerieke aperturen, waardoor het optische systeem van de iScope microscoop beelden met hogere resolutie genereert, zeer dicht bij de theoretische diffractielimiet van de optiek. Andere voordelen van het NeoLED-ontwerp zijn het lage energieverbruik, het ontbreken van warmteontwikkeling en de lange levensduur
• Köhler-verlichting (standaard inbegrepen bij de modellen met oneindig gecorrigeerde PLi-optiek en oneindig gecorrigeerde fasecontrastoptiek PLPHi) biedt een hoog contrast en een maximaal oplossend vermogen van de optiek. Ook als optie verkrijgbaar voor andere modellen

ICARE-SENSOR
Deze sensor voorkomt onnodig energieverlies. De verlichting van de microscoop schakelt automatisch uit kort nadat de gebruiker niet meer voor de microscoop zit

KABELOPBERGSYSTEEM - CSS • Met de iScope® microscopen kan de gebruiker de voedingskabel opbergen aan de achterzijde van het statief
• Aan de achterzijde van het statief bevindt zich ook een handvat voor comfortabel vervoer van de microscoop

VERPAKKING
• Geleverd met voedingskabel, beschermhoes, reservezekering, gebruikershandleiding, flesje immersieolie van 5 ml (bij modellen met S100x-objectief)
• De fasecontrastmodellen worden geleverd met groen filter en telescoopoculair voor uitlijning
• Polystyreen koffer
