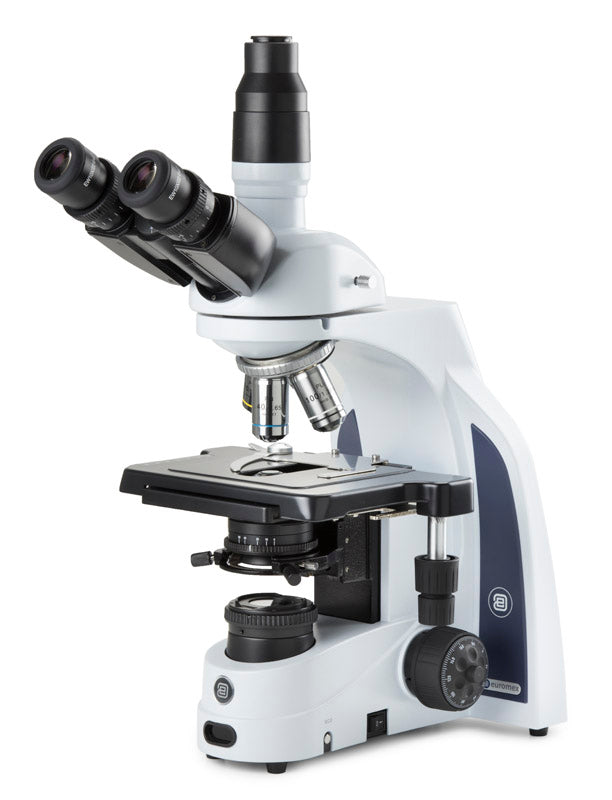

Trinoculaire microscoop IS.1153-PLi

Euromex iScope microscoop

iScope - Een meesterwerk van de microscopie
De iScope is verkrijgbaar in diverse configuraties die geschikt zijn voor routineonderzoek in de geneeskunde en de biomedische wetenschappen, op hogescholen en universiteiten
Naast de helderveldmethode beschikt de iScope over oplossingen voor waarneming met fasecontrast, polarisatie, donkerveld tot 400x, donkerveld met cardioïde condensor (1000x) en epifluorescentie. Voor onderwijs is de iScope ook verkrijgbaar in modellen met meerdere koppen

Technische specificaties iScope microscoop

OCULAREN
• Vlakveld groothoekoculair EWF10x met een gezichtsveld van 20 mm en instelbare dioptrie in de linker oculairhouder voor systemen met eindige correctie (tubus van Ø 23,2 mm)
• Vlakveld groothoekoculair EWF10x met een gezichtsveld van 22 mm en instelbare dioptrie in beide oculairhouders voor IOS-systemen met oneindigheidscorrectie, plan en plan-fase, en instelbare dioptrie in de linker oculairhouder voor EPLi-systemen (tubus van Ø 30,0 mm)

KOP
• Binoculaire en trinoculaire kop van het Siedentopf-ontwerp met oculairtubussen onder een hoek van 30°. Instelbare interpupillaire afstand tussen 48 en 76 mm
• De trinoculaire kop van de modellen met oneindigheidscorrectie Plan (IS.1153-PLi) heeft een keuzeschakelaar voor het optische pad (100:0 / 50:50) en dioptrie-instelling van ± 5 op beide oculairtubussen van Ø 30 mm
• De trinoculaire kop van de modellen met oneindigheidscorrectie E-Plan (IS.1153-EPLi) heeft een vast optisch pad (50:50) en dioptrie-instelling van ± 5 op de linker oculairtubus van Ø 30 mm
• De trinoculaire kop van de modellen met eindige correctie E-Plan (IS.1153-EPL) heeft een vast optisch pad (50:50) en dioptrie-instelling van ± 5 op de linker oculairtubus van Ø 23,2 mm
• Ergonomisch vlindersysteem om de kop te draaien, met twee waarnemingsposities: hoog (431 mm) en laag (397 mm)
• De trinoculaire kop heeft een documentatiepoort van Ø 23,2 mm

ERGONOMISCHE KOP
Optionele ergonomische kantelbare kop van 5 tot 35° met EWF10x / 22 mm oculairen, interpupillaire afstand van 48-75 mm en optionele fotoaansluiting met standaardtubus van Ø 23,2 mm (alleen voor modellen met oneindigheidscorrectie). Gebruik voor het bestellen van een iScope® met kantelbare kop referentie IS.1158-xxx. Gebruik voor het bestellen van een iScope® met kantelbare kop en fototubusaansluiting referentie IS.1159-xxx

FRONTAAL DUBBELKOPSYSTEEM
• De iScope microscoop kan ook worden geleverd met een frontaal dubbelkopsysteem
• De tubussen met een diameter van 30 mm van het frontale dubbelkopsysteem zijn uitgerust met EWF10x / 20 mm oculairen
• De binoculaire hoofdkop heeft één dioptrie-instelling, de tweede kop heeft twee dioptrie-instellingen
• Alleen verkrijgbaar voor het model met vlakke objectieven met oneindigheidscorrectie (IS.1154-PLi)
• Het frontale dubbelkopsysteem is uitgerust met een laserpointer in 2 kleuren

MEERKOPPENSYSTEEM
• De iScope® microscoop is geschikt voor een meerkoppensysteem voor 2, 3, 5 of 9 koppen voor gelijktijdige waarneming van het preparaat • Het centrale accessoire is uitgerust met een joystick om een groene en rode laserpointer over het gehele gezichtsveld van alle koppen te bewegen
• Configuraties met een, twee, vier en acht extra binoculaire waarnemingskoppen, tubussen onder een hoek van 30° en vlakke objectieven met oneindigheidscorrectie IOS 4x, 10x, S40x en S100x (olie-immersie)
• Elke extra kop is uitgerust met EWF 10x/22 mm oculairen (modelreferenties: IS.1156-PLi-n, n = totaal aantal koppen)

OBJECTIEVENREVOLVER
Vijfvoudige objectievenrevolver in omgekeerde positie, gemonteerd op uiterst nauwkeurige kogellagers

BESCHIKBARE PREPARAATTAFELS
De iScope® kan worden uitgerust met drie typen preparaattafels (ontworpen voor 2 preparaten):
• Mechanische tafel van 156 x 138 mm en met X/Y-verplaatsing van 79 x 52 mm
• Mechanische tafel van 187/230 x 140 mm zonder tandheugel op de X-as en met X/Y-verplaatsing van 79 x 52 mm. De tafel zonder tandheugel op de X-as van de iScope® heeft geen uitstekende delen, zorgt voor soepelere bewegingen en is veiliger
• Mechanische keramische tafel van 220 x 157 mm met X/Y-verplaatsing van 75 x 50 mm. Het oppervlak van deze tafel garandeert een grote krasbestendigheid. Het oppervlak zorgt er ook voor dat strooilicht niet vanaf de tafel naar het objectief wordt gereflecteerd. De iScope microscoop kan worden geleverd met een verwarmbare tafel tot 50°C met PID-temperatuurregeling. Wordt alleen geleverd bij nieuwe eenheden van het product. Neem gerust contact op als u andere temperatuurbereiken wenst

CONDENSOR MET FASECONTRASTSCHIJVEN
Er zijn twee versies van de Abbe-condensor N.A. 1.25 met fasecontrastschijven en vlakke fasecontrastobjectieven. De eerste versie bestaat uit vlakke fasecontrastobjectieven 10x en S40x (veerbelast), een schijf met de faseringen 10x en 40x
De tweede versie bestaat uit vlakke fasecontrastobjectieven 20x en S100x (veerbelast/olie-immersie), een schijf met de faseringen 20x en 100x. Verkrijgbaar voor iScope 160mm en IOS-versies met oneindigheidscorrectie. Alle sets worden geleverd met groen filter en telescoopoculair voor fasecentrering

CONDENSOR VOOR HELDERVELD
De standaard Abbe-condensor N.A. 1.25, in hoogte verstelbaar en met irisdiafragma, heeft een sleuf waarin optionele schijven kunnen worden geplaatst. Wij hebben een fasecontrastschijf met faseringen voor fase-objectieven 10x en 40x, een fasecontrastschijf met faseringen voor fase-objectieven 20x en 100x en een donkerveldschijf (maximaal 400x)

ZERNIKE-CONDENSOR VOOR FASECONTRAST
Een Zernike-condensor N.A. 1.25 gemonteerd op een draaibare revolver met 5 posities: fasering voor fase-objectieven 10x/20x, fasering voor fase-objectief 40x, fasering voor fase-objectief 100x, donkerveldpositie (maximaal 400x) en heldere veldpositie. Inclusief telescoopoculair voor fasecentrering en groen filter

CONDENSOR VOOR DONKERVELD
Van de iScope zijn modellen verkrijgbaar die worden geleverd met een cardioïde olie-immersiecondensor met spiegels, met interne verlichting door middel van NeoLED™ van 5 W en een S100x olie-immersieobjectief met geïntegreerd irisdiafragma voor kwalitatief goede beelden met de donkerveldtechniek bij 1000x

SCherpsTELLING
Macro- en micrometrische scherpstelling met een nauwkeurigheid van 1 μm, 200 streepjes per omwenteling van de micrometrische knop (0,2 mm). Totale verplaatsing van ongeveer 24 mm. Met veiligheidssysteem om de hoogte van de tafel te begrenzen en het preparaat en de objectieven met sterke vergroting te beschermen. Met instelbare scherpstelspanning

VERLICHTING
• Door middel van NeoLED 3 W met regelbare intensiteit en met interne voeding 100-240 Vac
• Het innovatieve NeoLED-ontwerp biedt grotere numerieke aperturen, waardoor het optische systeem van de iScope microscoop beelden met hogere resolutie genereert, heel dicht bij de theoretische diffractiegrens van de optiek. Andere voordelen van het NeoLED-ontwerp zijn het lage energieverbruik, het ontbreken van warmteontwikkeling en de lange levensduur
• Köhler-verlichting (standaard inbegrepen bij de modellen met oneindigheidsgecorrigeerde PLi-optiek en oneindigheidsgecorrigeerde fasecontrastoptiek PLPHi) biedt een hoog contrast en maximaal oplossend vermogen van de optiek. Is ook als optie verkrijgbaar voor andere modellen

ICARE-SENSOR
Deze sensor voorkomt onnodig energieverlies. De verlichting van de microscoop gaat automatisch uit kort nadat de gebruiker niet meer voor de microscoop zit

SNOEROPBERGSYSTEEM - CSS • Met de iScope® microscopen kan de gebruiker het netsnoer opbergen aan de achterzijde van de statief
• Aan de achterzijde van de statief zit ook een handvat voor het gemakkelijk vervoeren van de microscoop

VERPAKKING
• Geleverd met netsnoer, beschermhoes, reservezekering, gebruikershandleiding, flesje immersieolie van 5 ml (bij modellen met S100x objectief)
• De fasecontrastmodellen worden geleverd met groen filter en telescoopoculair voor uitlijning
• Doos van polystyreen
