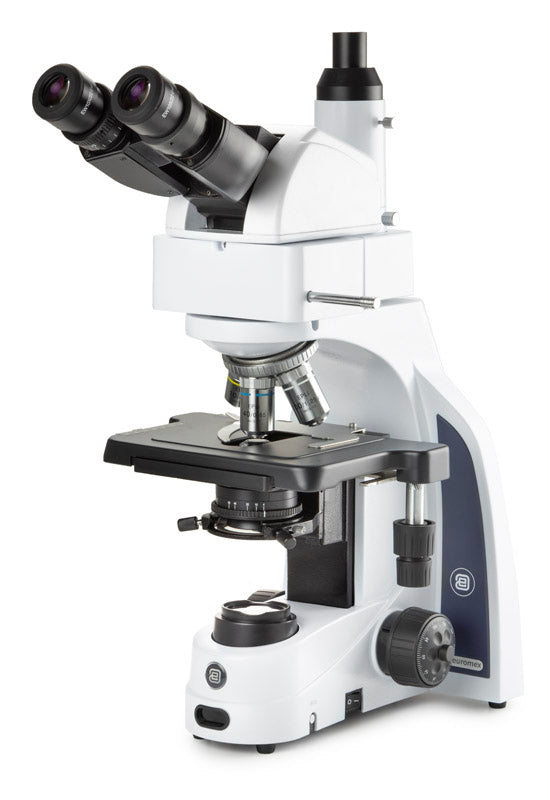

Ergonomische binoculaire microscoop IS.1159-EPLi

Euromex iScope microscoop

iScope: een meesterwerk van de microscopie
De iScope is beschikbaar in verschillende configuraties die geschikt zijn voor routinewaarnemingen in de geneeskunde en de biomedische wetenschappen, op hogescholen en universiteiten
Naast de waarnemingsmethode in helderveld beschikt de iScope over oplossingen voor waarneming in fasecontrast, polarisatie, donkerveld tot 400x, donkerveld met cardioïde condensor (1000x) en epifluorescentie. Voor onderwijs beschikt de iScope ook over modellen met meerdere koppen

Technische specificaties iScope microscoop

OCULAIREN
• Vlak groothoekoculair EWF10x met een gezichtsveld van 20 mm en instelbare dioptrie in de linker oculairbuis voor systemen met eindige correctie (buis van Ø 23.2 mm)
• Vlak groothoekoculair EWF10x met een gezichtsveld van 22 mm en instelbare dioptrie in beide oculairbuizen voor systemen met oneindigheidscorrectie IOS plan en plan-fase, en instelbare dioptrie in de linker oculairbuis voor EPLi-systemen (buis van Ø 30.0 mm)

KOP
• Binoculaire en trinoculaire kop met Siedentopf-ontwerp en oculairbuizen onder een hoek van 30°. Instelbare interpupillaire afstand tussen 48 en 76 mm
• De trinoculaire kop van de modellen met oneindigheidscorrectie Plan (IS.1153-PLi) heeft een optische lichtwegschakelaar (100: 0 / 50:50) en een dioptrie-instelling van ± 5 in beide oculairbuizen van Ø 30 mm
• De trinoculaire kop van de modellen met oneindigheidscorrectie E-Plan (IS.1153-EPLi) heeft een vaste optische lichtweg (50:50) en een dioptrie-instelling van ± 5 in de linker oculairbuis van Ø 30 mm
• De trinoculaire kop van de modellen met eindige correctie E-Plan (IS.1153-EPL) heeft een vaste optische lichtweg (50:50) en een dioptrie-instelling van ± 5 in de linker oculairbuis van Ø 23,2 mm
• Ergonomisch draaisysteem van het vlindertype voor de kop, met twee waarnemingsposities: hoog (431 mm) en laag (397 mm.)
• De trinoculaire kop heeft een documentatiepoort van Ø 23.2 mm

ERGONOMISCHE KOP
Optionele ergonomische kantelbare kop van 5 tot 35 ° met oculairen EWF10x / 22 mm, interpupillaire afstand van 48-75 mm en optionele fotoaansluiting met standaardbuis van Ø 23.2 mm (alleen voor modellen met oneindigheidscorrectie) Gebruik voor het bestellen van een iScope® met kantelbare kop de referentie IS.1158-xxx Gebruik voor het bestellen van een iScope® met kantelbare kop en aansluiting voor fototube de referentie IS.1159-xxx

DUAL FRONTAL KOPSYSTEEM
• De iScope microscoop kan ook worden geleverd met een dual frontaal kopsysteem
• De buizen met een diameter van 30 mm van de dual frontale kop zijn uitgerust met oculairen EWF10x / 20 mm
• De binoculaire hoofdkop heeft één dioptrie-instelling, de tweede kop heeft twee dioptrie-instellingen
• Alleen beschikbaar voor het model met vlakke objectieven met oneindigheidscorrectie (IS.1154-PLi)
• Het dual frontale kopsysteem is uitgerust met een laserpointer in 2 kleuren

MULTIKOPSYSTEEM
• De iScope® microscoop maakt een multikopsysteem voor 2, 3, 5 of 9 koppen mogelijk voor gelijktijdige waarneming van het preparaat • Het centrale accessoire is uitgerust met een joystick om een groene en rode laserpointer over het hele gezichtsveld van alle koppen te bewegen
• Configuraties met een, twee, vier en acht extra binoculaire waarnemingskoppen, buizen onder een hoek van 30 ° en vlakke objectieven met oneindigheidscorrectie IOS 4x, 10x, S40x en S100x (olie-immersie)
• Elke extra kop is uitgerust met oculairen EWF 10x/22 mm (modelreferenties: IS.1156-PLi-n, n = totaal aantal koppen)

OBJECTIEVENREVOLVER
Vijfvoudige objectievenrevolver in omgekeerde positie, gemonteerd op uiterst nauwkeurige kogellagers

BESCHIKBARE OBJECTTAFELS
De iScope® kan worden uitgerust met drie typen objecttafels (ontworpen voor 2 preparaten):
• Mechanische objecttafel van 156 x 138 mm. met X/Y-verplaatsing van 79 x 52 mm
• Mechanische objecttafel van 187/230 x 140 mm. zonder tandheugel op de X-as en met X/Y-verplaatsing van 79 x 52 mm. De objecttafel van de iScope® zonder tandheugel op de X-as heeft geen uitstekende delen, maakt vloeiendere bewegingen mogelijk en is veiliger
• Mechanische keramische objecttafel van 220 x 157 mm. met X/Y-verplaatsing van 75 x 50 mm. Het oppervlak van deze objecttafel garandeert een hoge krasbestendigheid. Het oppervlak zorgt er ook voor dat strooilicht niet vanaf de objecttafel naar het objectief wordt gereflecteerd. De iScope microscoop kan worden geleverd met een verwarmbare objecttafel tot 50°C met PID-temperatuurregelaar. Alleen geleverd bij nieuwe producteenheden. Neem gerust contact op als u andere temperatuurbereiken wenst

CONDENSOR MET FASECONTRASTSCHUIVEN
Er zijn twee versies van de Abbe-condensor N.A. 1.25 met fasecontrastschuiven en vlakke fasecontrastobjectieven. De eerste versie bestaat uit vlakke fasecontrastobjectieven 10x en S40x (inschuifbaar), een schuif met de faseringen 10x en 40x
De tweede versie bestaat uit vlakke fasecontrastobjectieven 20x en S100x (inschuifbaar/olie-immersie), een schuif met de faseringen 20x en 100x. Beschikbaar voor iScope 160mm en versies met oneindigheidscorrectie IOS. Alle sets worden geleverd met een groen filter en een telescoopoculair voor het centreren van de fase

CONDENSOR VOOR HELDERVELD
De standaard condensor van het Abbe-type N.A. 1.25, in hoogte verstelbaar en met irisdiafragma, beschikt over een sleuf waarin optionele schuiven kunnen worden geplaatst. Wij hebben een schuif voor fasecontrast met faseringen voor fase-objectieven 10x en 40x, een schuif voor fasecontrast met faseringen voor fase-objectieven 20x en 100x, en een schuif voor donkerveld (maximaal 400x)

ZERNIKE-CONDENSOR VOOR FASECONTRAST
Een Zernike-condensor N.A. 1.25 gemonteerd op een draaibare torentje met 5 posities: fasering voor fase-objectieven 10x/20x, fasering voor fase-objectief 40x, fasering voor fase-objectief 100x, donkerveldpositie (maximaal 400x) en helderveldpositie. Inclusief telescoopoculair voor het centreren van de fase en groen filter

CONDENSOR VOOR DONKERVELD
Van de iScope zijn modellen beschikbaar die worden geleverd met een olie-immersiecondensor van het cardioïde spiegeltype, met interne verlichting door middel van NeoLED™ van 5 W en een S100x olie-immersieobjectief met geïntegreerd irisdiafragma voor beelden van hoge kwaliteit in donkerveldtechniek bij 1000x

SCHERPSTELLING
Macro- en micrometrische scherpstelling met een nauwkeurigheid van 1 μm, 200 streepjes per omwenteling van de micrometerknop (0.2 mm.). Totale verplaatsing van ongeveer 24 mm. Met veiligheidssysteem om de hoogte van de objecttafel te begrenzen en het preparaat en de objectieven met sterke vergroting te beschermen. Met instelbare scherpstelspanning

VERLICHTING
• Met NeoLED van 3 W met regelbare intensiteit en met interne voeding 100-240 Vac
• Het innovatieve NeoLED-ontwerp biedt grotere numerieke aperturen, waardoor het optische systeem van de iScope microscoop beelden met hogere resolutie genereert, zeer dicht bij de theoretische diffractielimiet van de optiek. Andere voordelen van het NeoLED-ontwerp zijn het lage energieverbruik, geen warmteontwikkeling en een lange levensduur
• De Köhler-verlichting (standaard inbegrepen bij de modellen met optiek met oneindigheidscorrectie PLi en fasecontrastoptiek met oneindigheidscorrectie PLPHi) biedt een hoog contrast en een maximaal oplossend vermogen van de optiek. Ook beschikbaar als optie voor andere modellen

ICARE-SENSOR
Deze sensor voorkomt onnodig energieverlies. De verlichting van de microscoop schakelt automatisch uit kort nadat de gebruiker niet meer voor de microscoop zit

KABELOPBERGSYSTEEM - CSS • Met de iScope® microscopen kan de gebruiker het netsnoer opbergen aan de achterkant van het statief
• Aan de achterkant van het statief bevindt zich ook een handvat voor comfortabel transport van de microscoop

VERPAKKING
• Geleverd met netsnoer, stofkap, reservezekering, gebruikershandleiding, flesje immersieolie van 5 ml (bij modellen met S100x-objectief)
• De fasecontrastmodellen worden geleverd met groen filter en telescoopoculair voor uitlijning
• Polystyreen koffer
