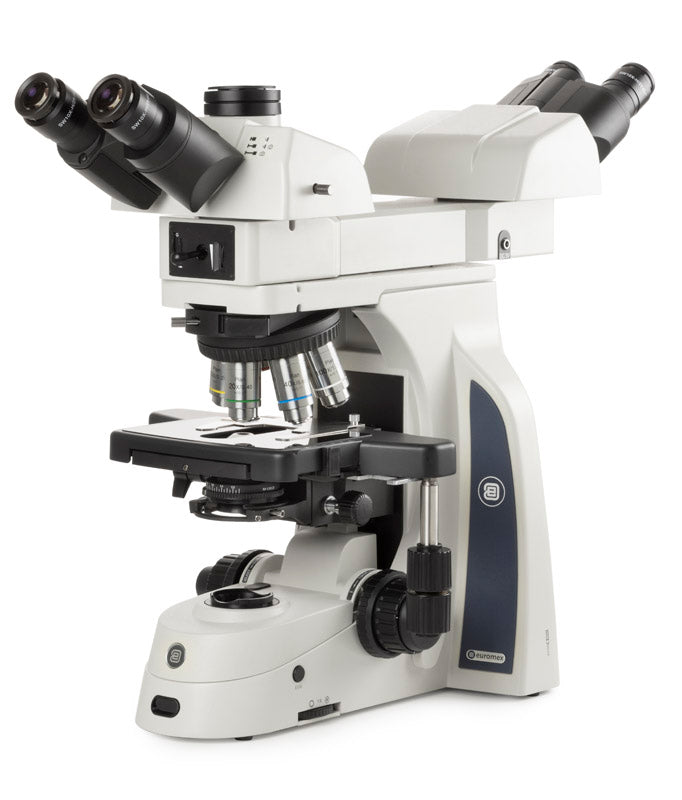

Trinoculaire microscoop 2 gebruikers DX.2154-APLi

Euromex Delphi-X Observer microscoop

Microscopen van de nieuwste generatie voor geavanceerde toepassingen in de life sciences
De uitstekende optische prestaties van de Delphi-X Observer ™ met een gezichtsveld van 25 mm en de grote numerieke apertuur van de parafocale Plan EIS-objectieven van 60 mm zorgen voor perfecte waarnemingen en kleurweergave met een hoog oplossend vermogen. Dit is de perfecte microscoop voor patholoog-anatomen

Technische specificaties Delphi-X Observer microscoop

OCULAREN
• Super groothoek SWF10x/25 mm, voor oculairhouder van Ø 30 mm
• Extra groothoek EWF10x/22 mm, voor oculairhouder van Ø 30 mm

STANDAARD KOP
Trinoculair Siedentopf-ontwerp met 30° gekantelde tubussen. Instelbare interpupillaire afstand tussen 47 en 78 mm. De standaard trinoculaire kop heeft een lichtpadkiezer met drie standen (100:0 / 80:20 / 0:100). Correctie van ± 5 dioptrie op beide oculairen. Documentatiepoort van Ø 23,2 mm

ERGONOMISCHE KOP
Ergonomische trinoculaire kop (optioneel), kantelbaar van 0 tot 35°, met SWF10x/25 mm-oculairen, instelbare interpupillaire afstand tussen 47 en 78 mm, lichtpadkiezer met drie standen (100:0 / 80:20 / 0:100). Correctie van ± 5 dioptrie op beide oculairen. Documentatiepoort van Ø 23,2 mm

MULTIKOPSYSTEEM
De Delphi-X Observer microscoop kan worden uitgebreid met een uniek multikopsysteem met in totaal 2, 3, 5 of 10 koppen, waardoor preparaten tegelijkertijd kunnen worden bekeken. Het centrale accessoire is uitgerust met een trinoculaire kop en een joystick om een groene of rode laserpointer over het hele gezichtsveld van alle koppen te bewegen
De multikopsystemen met twee, drie of vijf koppen en 30° gekantelde tubussen worden geleverd met super groothoekoculairen SWF10x/25 mm. De multikopsystemen met tien koppen en 30° gekantelde tubussen hebben een trinoculaire hoofdkop met super groothoekoculairen SWF10x/25 mm en de andere negen binoculaire koppen met extra groothoekoculairen EWF10x/22 mm. Het Delphi-X Observer ™ multikopsysteem met tien koppen wordt geleverd zonder de iCare-sensor

DUBBELKOPSYSTEEM FACE-TO-FACE
De Delphi-X Observer ™ kan worden geleverd met twee binoculaire koppen in een face-to-face opstelling, waardoor twee gebruikers tegelijkertijd kunnen waarnemen. De binoculaire hoofdkop is uitgerust met super groothoekoculairen SWF10x/25 mm en de tweede kop met extra groothoekoculairen EWF10x/22 mm. Met een joystick kan de gebruiker een groene of rode laserpointer over het hele gezichtsveld van beide koppen bewegen

OBJECTIEVENREVOLVER
Zesvoudige objectievenrevolver, naar binnen gericht en gemonteerd op uiterst nauwkeurige kogellagers. Met schroefdraad voor objectieven van 25 mm diameter en met sleuf voor optionele CID-prisma's

GEMOTORISEERDE REVOLVER
De Delphi-X Observer™ kan worden geleverd met een gemotoriseerde zesvoudige revolver in omgekeerde positie. Een nauwkeurige stappenmotor stelt de gebruiker in staat om met een druk op de knop van objectief te wisselen. Met een andere knop kan snel worden gewisseld tussen twee vooraf geselecteerde objectieven. Standaard geleverd met de gemotoriseerde revolver

VERBETERD ONEINDIGHEIDSCORRECTIESYSTEEM (EIS)
Het verbeterde oneindigheidssysteem (EIS) van de Delphi-X Observer ™ bestaat uit super groothoekoculairen SFWF SFW10x25 mm, parafocale objectieven met hoge numerieke apertuur van 60 mm en een tubuslens met een brandpuntsafstand van 200 mm. De tubuslens met een brandpuntsafstand van 200 mm verkleint de hoek van de lichtstralen die door de optiek gaan en verbetert hierdoor aanzienlijk de correcties en het contrast van de chromatische aberratie. Objectieven met een grotere diameter maken veel hogere numerieke aperturen mogelijk, waardoor het algehele oplossend vermogen van het optische systeem verbetert
Om al deze redenen levert de Delphi-X Observer ™ superieure optische prestaties voor de meest veeleisende toepassingen

PLAN ACHROMATISCHE OBJECTIEVEN (klinische routinelaboratoria)
De Delphi-X Observer ™ wordt standaard geleverd met de op oneindig gecorrigeerde plan achromatische EIS-objectieven 4x / 0.10, 10x / 0.25, 20x / 0.40, S40x / 0.65 en S100x / 1.25 met olie-immersie
Optionele objectieven: plan achromatisch objectief 2x/0.06 (werkafstand 7.5 mm), plan achromatisch S50x/0.95 (werkafstand 0.19 mm), plan achromatisch S60x/0.80 (werkafstand 0.30 mm)

PLAN SEMI-APOCHROMATISCHE OBJECTIEVEN (laboratoria voor anatomie en histopathologie)
De Delphi-X Observer ™ kan ook worden geleverd met op oneindig gecorrigeerde plan semi-apochromatische Fluarex EIS-objectieven 4x/0.13, 10x/0.30, 20x/0.50, S40x/0.75 en S100x/1.30 (olie-immersie)

FASECONTRASTOBJECTIEVEN
Op oneindig gecorrigeerde plan achromatische EIS-objectieven voor fasecontrast 10x/0.25, 20x/0.40, s40x/0.65 en s100x/1.25 (olie-immersie).

PREPARAATTAFEL
• Preparaattafel 190 x 152 mm met geïntegreerde mechanische preparaatverschuiver rechts van 78 x 32 mm
• Ontworpen voor 2 preparaten
• Met krasbestendige Gorilla-glascoating • Mechanische preparaatverschuiver voor linkshandigen op aanvraag verkrijgbaar (bestelreferentie: voeg -L toe aan het productnummer)
(Optioneel: preparaattafel met saffierglascoating op aanvraag verkrijgbaar)

FOCUSSERING
Coaxiale macro- en microfocussering, 100 gradaties, precisie van 1 μm, 100 μm per omwenteling, totaal bewegingsbereik van ongeveer 35 mm. Geleverd met instelbare hoogtebegrenzer van de preparaattafel om schade aan het preparaat en de objectieven te voorkomen. Het macrofocussysteem heeft een spanningsinstelling. De microfocusknoppen kunnen (magnetisch) van links naar rechts worden omgewisseld, naar voorkeur van de gebruiker

CONDENSOR (voor helderveld)
Abbe-condensor N.A. 0.90/1.25, wegklapbaar en in hoogte verstelbaar, met markeringen voor de numerieke apertuur. De modellen met wegklapbare revolver worden geleverd met een gemotoriseerde condensor die de frontlens van de condensor wegklapt wanneer het 4x-objectief wordt gebruikt

OBJECTIVES
Plan PLi EIS 2x/0.06(1) 4x/0.10 10x/0.25 20x/0.40 S40x/0.65 S50x/0.95 oil* S60x/0.80* S100x/1.25 oil S100x/1.25 oil iris*
Plan Phase PLPHi EIS 10x/0.25 20x/0.40 S40x/0.65 S100x/1.25 oil
Plan Semi-Apo PLAi EIS 4x/0.13 10x/0.30 20x/0.50 S40x/0.75 S100x/1.30 oil
Alle optiek is voorzien van een antischimmel- en antireflectiebehandeling voor maximale lichtopbrengst. De objectieven S40x, S50x, S60x en S100x zijn van het inschuifbare type
* Optioneel

CONDENSOR VOOR DIFFERENTIEEL INTERFERENTIECONTRAST (DIC) EN HELDERVELD
Een optionele schijfcondensor met instelbare hoogte voor CID en helderveld die kan worden uitgerust met diverse primaire CID-prisma's voor gebruik met schuiven met secundaire CID-prisma's die in de revolver worden geplaatst

CONDENSOR VOOR FASECONTRAST
Condensor van het Zernike-type A.N. 1.25 met revolver met 5 standen (helderveld, fase 10x, fase 20x, fase 40x en fase 100x). In hoogte verstelbaar. Irisdiafragma

DOORVALLENDE VERLICHTING
Voor de Delphi-X Observer microscoop zijn twee Köhler-verlichtingen beschikbaar:
• Köhler-type met regelbare intensiteit via NeoLED™ 3W met interne voeding van 100-240 V
• Köhler-type met regelbare intensiteit via halogeenlamp 100W met interne voeding van 100-240 V De doorvallende halogeenverlichting wordt geleverd met twee neutrale densiteitsfilters (push-in / push-out) voor een soepele dimming van de lichtintensiteit voor alle soorten preparaten. De doorvallende NeoLED™-verlichting wordt geleverd met één neutraal densiteitsfilter

LICHTINTENSITEIT-GEHEUGENFUNCTIE (LIM)
De LIM-functie onthoudt automatisch de gewenste intensiteit bij het wisselen van objectief. Zo hoeft u de lichtintensiteit niet bij elke objectiefwissel opnieuw af te stellen. Met deze functie wordt de gekozen intensiteit voor elke objectiefvergroting opgeslagen, wat de efficiëntie van de gebruiker aanzienlijk verbetert en vermoeide ogen vermindert. Standaard inbegrepen bij alle modellen met gemotoriseerde revolver; raadpleeg voor de overige modellen de onderstaande instructies. Hoe de lichtintensiteit-geheugenfunctie te bestellen:
Voorbeeld: model DX.1153-PLi/LIM is gelijk aan model DX.1153-PLi, maar met de toevoeging van de NEOLED™-geheugenfunctie
Het innovatieve NeoLED™-ontwerp is een combinatie van een speciaal ontworpen LED en een dunne lens met een korte brandpuntsafstand om iCare-sensor drie belangrijke voordelen te bereiken:
• Er kan meer schuin invallend licht van de LED-lichtbron worden opgevangen, wat de lichtopbrengst aanzienlijk verhoogt
• Er is minder energie nodig om dit lichtintensiteitsniveau te bereiken
• De grotere apertuur van NeoLED™ stelt de optische systemen van de microscoop in staat beelden te produceren met hogere resoluties, zeer dicht bij de theoretische diffractielimiet van de optiek

ICARE-SENSOR
Deze sensor voorkomt onnodig energieverlies. De verlichting van de microscoop wordt automatisch uitgeschakeld kort nadat de gebruiker niet meer voor de microscoop zit

DRAAGHANDVAT
Het draaghandvat aan de achterzijde van de microscoop zorgt voor veilig transport van de microscoop, en het geïntegreerde gereedschap en de gereedschapshouder zorgen ervoor dat het juiste gereedschap altijd beschikbaar is

VERPAKKING
Geleverd met netsnoer, stofkap, reservezekering, gebruikershandleiding en flesje immersieolie van 5 ml. Polystyreen koffer
