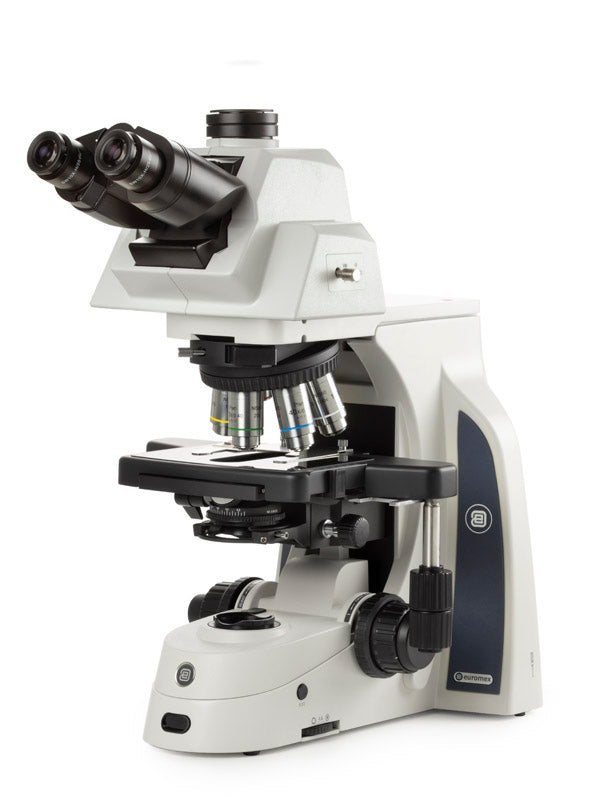

Ergonomische trinoculaire microscoop DX.1158-PLi

Euromex Delphi-X Observer microscoop

Microscopen van de nieuwste generatie voor geavanceerde life science-toepassingen
De uitstekende optische prestaties van de Delphi-X Observer ™ met een beeldveld van 25 mm en de grote numerieke apertuur van de parafocale Plan EIS-objectieven van 60 mm zorgen voor perfecte waarnemingen en een kleurweergave met een hoog oplossend vermogen. Dit is de perfecte microscoop voor patholoog-anatomen

Technische specificaties Delphi-X Observer microscoop

OCULAREN
• Super groothoek SWF10x/25 mm, voor oculairhouder van Ø 30 mm
• Uitgebreid groothoek EWF10x/22 mm, voor oculairhouder van Ø 30 mm

STANDAARD KOP
Trinoculair van het Siedentopf-ontwerp met 30° hellende tubi. Instelbare interpupillaire afstand tussen 47 en 78 mm. De standaard trinoculaire kop heeft een lichtpadkeuzeschakelaar met drie standen (100:0 / 80:20 / 0:100). Correctie van ± 5 dioptrie op beide oculairen. Documentatiepoort van Ø 23,2 mm

ERGONOMISCHE KOP
Ergonomische trinoculaire kop (optioneel), kantelbaar tussen 0 en 35°, met SWF10x/25 mm oculairen, instelbare interpupillaire afstand tussen 47 en 78 mm, lichtpadkeuzeschakelaar met drie standen (100:0 / 80:20 / 0:100). Correctie van ± 5 dioptrie op beide oculairen. Documentatiepoort van Ø 23,2 mm

MULTI-KOPSYSTEEM
De Delphi-X Observer microscoop kan worden uitgebreid met een uniek meerkoppensysteem met in totaal 2, 3, 5 of 10 koppen, waardoor preparaten tegelijkertijd kunnen worden waargenomen. Het centrale accessoire is uitgerust met een trinoculaire kop en met een joystick om een groene of rode laserpointer over het hele beeldveld van alle koppen te bewegen
De multi-kopsystemen met twee, drie of vijf koppen en 30° hellende tubi worden geleverd met super groothoek SWF10x/25 mm oculairen. Bij de multi-kopsystemen met tien koppen en 30° hellende tubi is de trinoculaire hoofdkop uitgerust met super groothoek SWF10x/25 mm oculairen en de andere negen binoculaire koppen met uitgebreid groothoek EWF10x/22 mm oculairen. Het Delphi-X Observer ™ multi-kopsysteem met tien koppen wordt geleverd zonder iCare-sensor

DUAL-KOPSYSTEEM FACE-TO-FACE
De Delphi-X Observer ™ kan worden geleverd met twee binoculaire koppen in een face-to-face opstelling, waardoor twee gebruikers tegelijkertijd kunnen waarnemen. De binoculaire hoofdkop is uitgerust met super groothoek SWF10x/25 mm oculairen en de tweede kop met uitgebreid groothoek EWF10x/22 mm oculairen. Met een joystick kan de gebruiker een groene of rode laserpointer over het hele beeldveld van beide koppen bewegen

OBJECTIEVENREVOLVER
Zesvoudige objectievenrevolver met binnenwaarts gerichte opstelling, gemonteerd op uiterst nauwkeurige kogellagers. Met schroefdraad voor objectieven met een diameter van 25 mm en met een sleuf voor optionele CID-prisma's

GEMOTORISEERDE REVOLVER
De Delphi-X Observer™ kan worden geleverd met een gemotoriseerde zesvoudige revolver in omgekeerde opstelling. Een nauwkeurige stappenmotor stelt de gebruiker in staat om met één druk op de knop van objectief te wisselen. Met een andere knop kan snel worden gewisseld tussen twee vooraf geselecteerde objectieven. Standaard geleverd met de gemotoriseerde revolver

VERBETERD ONEINDIGHEIDSCORRECTIESYSTEEM (EIS)
Het verbeterde oneindigheidssysteem (EIS) van de Delphi-X Observer ™ bestaat uit super groothoek SFWF-oculairen SFW10x25 mm, parafocale objectieven met hoge numerieke apertuur van 60 mm en een tubuslens met een brandpuntsafstand van 200 mm. De tubuslens met een brandpuntsafstand van 200 mm verkleint de hoek van de lichtstralen die door de optiek gaan en verbetert als direct gevolg daarvan aanzienlijk de correcties en het contrast van de chromatische aberratie. Objectieven met een grotere diameter maken aanzienlijk hogere numerieke aperturen mogelijk, die het totale oplossend vermogen van het optische systeem verbeteren
Om al deze redenen biedt de Delphi-X Obsever ™ superieure optische prestaties voor de meest veeleisende toepassingen

PLAN ACHROMATISCHE OBJECTIEVEN (klinische routinelaboratoria)
De Delphi-X Observer ™ wordt standaard geleverd met de op oneindig gecorrigeerde plan achromatische EIS-objectieven 4x / 0.10, 10x / 0.25, 20x / 0.40, S40x / 0.65 en S100x / 1.25 met olie-immersie
Optionele objectieven: plan achromatisch objectief 2x/0.06 (werkafstand 7.5 mm), plan achromatisch S50x/0.95 (werkafstand 0.19 mm), plan achromatisch S60x/0.80 (werkafstand 0.30 mm)

PLAN SEMI-APOCHROMATISCHE OBJECTIEVEN (laboratoria voor anatomie en histopathologie)
De Delphi-X Observer ™ kan ook worden geleverd met op oneindig gecorrigeerde plan semi-apochromatische Fluarex EIS-objectieven 4x/0.13, 10x/0.30, 20x/0.50, S40x/0.75 en S100x/1.30 (olie-immersie)

FASECONTRASTOBJECTIEVEN
Op oneindig gecorrigeerde plan achromatische EIS-objectieven voor fasecontrast 10x/0.25, 20x/0.40, s40x/0.65 en s100x/1.25 (olie-immersie).

PREPARAATTAFEL
• Preparaattafel 190 x 152 mm met geïntegreerde mechanische rechtshandige tafel van 78 x 32 mm
• Ontworpen voor 2 preparaten
• Met krasbestendige Gorilla-glascoating • Mechanische preparaattafel voor linkshandigen op aanvraag verkrijgbaar (bestelreferentie: voeg -L toe aan het productnummer)
(Optioneel: preparaattafel met saffierglascoating op aanvraag verkrijgbaar)

FOCUSSERING
Coaxiale macro- en micrometrische focussering, 100 gradaties, nauwkeurigheid van 1 μm, 100 μm per omwenteling, totaal verplaatsingsbereik van ongeveer 35 mm. Geleverd met een instelbare hoogtebegrenzer van de preparaattafel om schade aan het preparaat en de objectieven te voorkomen. Het macrometrische focussysteem beschikt over een spanningsinstelling. De micrometrische focusknoppen kunnen (via een magnetisch systeem) van links naar rechts worden verwisseld, naar voorkeur van de gebruiker

CONDENSOR (voor helderveld)
Abbe-condensor N.A. 0.90/1.25, wegklapbaar en in hoogte verstelbaar, met markeringen voor de numerieke apertuur. De modellen met kantelbare revolver worden geleverd met een gemotoriseerde condensor die de frontlens van de condensor wegklapt wanneer het 4x-objectief wordt gebruikt

OBJECTIVES
Plan PLi EIS 2x/0.06(1) 4x/0.10 10x/0.25 20x/0.40 S40x/0.65 S50x/0.95 oil* S60x/0.80* S100x/1.25 oil S100x/1.25 oil iris*
Plan Phase PLPHi EIS 10x/0.25 20x/0.40 S40x/0.65 S100x/1.25 oil
Plan Semi-Apo PLAi EIS 4x/0.13 10x/0.30 20x/0.50 S40x/0.75 S100x/1.30 oil
Alle optiek is voorzien van een antischimmel- en antireflectiebehandeling voor maximale lichtopbrengst. De S40x-, S50x-, S60x- en S100x-objectieven zijn van het terugveerbare type
* Optioneel

CONDENSOR VOOR DIFFERENTIEEL INTERFERENTIECONTRAST (CID) EN HELDERVELD
Een optionele schijfcondensor met instelbare hoogte voor CID en helderveld, die kan worden uitgerust met diverse primaire CID-prisma's voor gebruik met sliders met secundaire CID-prisma's die in de revolver worden geplaatst

CONDENSOR VOOR FASECONTRAST
Condensor van het Zernike-type A.N. 1.25 met 5-standen revolver (helderveld, fase 10x, fase 20x, fase 40x en fase 100x). In hoogte verstelbaar. Irisdiafragma

DIASCOPISCHE VERLICHTING
Voor de Delphi-X Observer microscoop zijn twee Köhler-verlichtingen beschikbaar:
• Köhler-type met regelbare intensiteit via NeoLED™ 3W met interne voeding van 100-240 V
• Köhler-type met regelbare intensiteit via halogeenlamp 100W met interne voeding van 100-240 V De diascopische halogeenverlichting wordt geleverd met twee push-in/push-out neutrale-dichtheidsfilters voor een soepele verzwakking van de lichtintensiteit voor alle soorten preparaten. De diascopische NeoLED™-verlichting wordt geleverd met één neutrale-dichtheidsfilter

LICHTINTENSITEITSGEHEUGEN (LIM)
De LIM-functie onthoudt automatisch de gewenste intensiteit bij het wisselen van objectief. Zo hoeft u de lichtintensiteit niet elke keer aan te passen als u van objectief wisselt. Dankzij deze functie wordt de gekozen intensiteit voor elke objectiefvergroting onthouden, wat de efficiëntie van de gebruiker aanzienlijk verbetert en vermoeide ogen vermindert. Standaard inbegrepen bij alle modellen met gemotoriseerde revolver; raadpleeg voor de overige modellen de onderstaande instructies Zo bestelt u de lichtintensiteitsgeheugenfunctie:
Voorbeeld: het model DX.1153-PLi/LIM is gelijk aan het model DX.1153-PLi, maar met de toevoeging van de NEOLED™-geheugenfunctie
Het innovatieve NeoLED™-ontwerp is een combinatie van een op maat gemaakte LED en een speciaal ontworpen dunne lens met een korte brandpuntsafstand voor iCare-sensor, met drie belangrijke voordelen:
• Er kan meer schuin invallend licht van de LED-lichtbron worden opgevangen, waardoor de lichtopbrengst aanzienlijk toeneemt
• Er is minder energie nodig om dit lichtintensiteitsniveau te bereiken
• De grotere apertuur van NeoLED™ stelt de optische systemen van de microscoop in staat beelden te produceren met hogere resoluties, zeer dicht bij de theoretische diffractiegrens van de optiek

ICARE-SENSOR
Deze sensor voorkomt onnodig energieverlies. De verlichting van de microscoop wordt automatisch uitgeschakeld kort nadat de gebruiker niet meer voor de microscoop zit

DRAAGHANDVAT
Het draaghandvat aan de achterkant van de microscoop zorgt voor veilig transport van de microscoop, en het geïntegreerde gereedschap en de gereedschapshouder zorgen ervoor dat het juiste gereedschap altijd beschikbaar is

VERPAKKING
Geleverd met netsnoer, beschermhoes, reservezekering, gebruikershandleiding en een flesje immersieolie van 5 ml. Koffer van polystyreen
