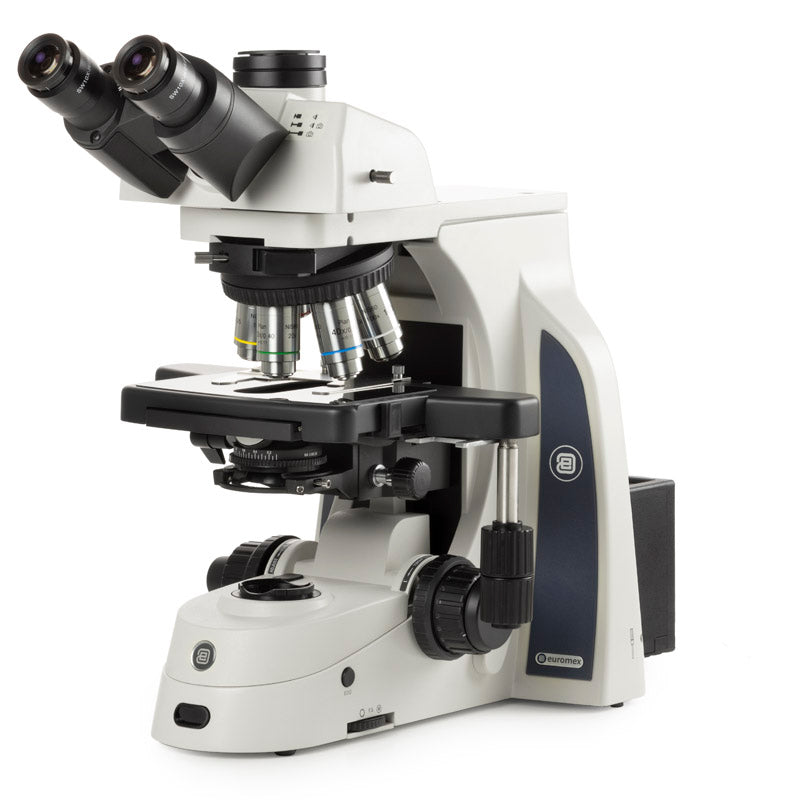

Trinoculaire microscoop DX.2153-PLi

Euromex Delphi-X Observer microscoop

Microscopen van de nieuwste generatie voor geavanceerde toepassingen in de life sciences
De uitstekende optische prestaties van de Delphi-X Observer ™ met een gezichtsveld van 25 mm en de grote numerieke apertuur van de parfocale EIS Plan-objectieven van 60 mm zorgen voor perfecte waarnemingen en een kleurweergave met een hoog oplossend vermogen. Dit is de perfecte microscoop voor patholoog-anatomen

Technische specificaties Delphi-X Observer microscoop

OCULAREN
• Super breedveld SWF10x/25 mm, voor oculairbuis van Ø 30 mm
• Extra breedveld EWF10x/22 mm, voor oculairbuis van Ø 30 mm

STANDAARD KOP
Trinoculair van Siedentopf-ontwerp met 30° gekantelde tubussen. Instelbare interpupillaire afstand tussen 47 en 78 mm. De standaard trinoculaire kop heeft een lichtpadkeuzeschakelaar met drie standen (100:0 / 80:20 / 0:100). Correctie van ± 5 dioptrieën op beide oculairen. Documentatiepoort van Ø 23,2 mm

ERGONOMISCHE KOP
Ergonomische trinoculaire kop (optioneel), kantelbaar tussen 0 en 35°, met SWF10x/25 mm oculairen, instelbare interpupillaire afstand tussen 47 en 78 mm, lichtpadkeuzeschakelaar met drie standen (100:0 / 80:20 / 0:100). Correctie van ± 5 dioptrieën op beide oculairen. Documentatiepoort van Ø 23,2 mm

MULTIHEADSYSTEEM
De Delphi-X Observer microscoop kan worden uitgebreid met een uniek multiheadsysteem met in totaal 2, 3, 5 of 10 koppen, waarmee preparaten gelijktijdig kunnen worden bekeken. Het centrale accessoire is uitgerust met een trinoculaire kop en een joystick waarmee een groene of rode laserpointer over het gehele gezichtsveld van alle koppen kan worden bewogen
Multiheadsystemen met twee, drie of vijf koppen en 30° gekantelde tubussen worden geleverd met super breedveld SWF10x/25 mm oculairen. Bij multiheadsystemen met tien koppen en 30° gekantelde tubussen is de trinoculaire hoofdkop uitgerust met super breedveld SWF10x/25 mm oculairen en zijn de andere negen binoculaire koppen uitgerust met extra breedveld EWF10x/22 mm oculairen. Het Delphi-X Observer ™ multiheadsysteem met tien koppen wordt geleverd zonder iCare sensor

DUAL-HEADSYSTEEM FACE-TO-FACE
De Delphi-X Observer ™ kan worden geleverd met twee binoculaire koppen in een face-to-face opstelling, waarmee twee gebruikers gelijktijdig kunnen waarnemen. De binoculaire hoofdkop is uitgerust met super breedveld SWF10x/25 mm oculairen en de tweede kop met extra breedveld EWF10x/22 mm oculairen. Met een joystick kan de gebruiker een groene of rode laserpointer over het gehele gezichtsveld van beide koppen bewegen

OBJECTIEFREVOLVER
Zesvoudige objectieven-revolver, naar binnen gericht en gemonteerd op uiterst nauwkeurige kogellagers. Met schroefdraad voor objectieven van 25 mm diameter en met sleuf voor optionele CID-prisma's

GEMOTORISEERDE REVOLVER
De Delphi-X Observer™ kan worden geleverd met een gemotoriseerde zesvoudige revolver in omgekeerde positie. Dankzij een nauwkeurige stappenmotor kan de gebruiker met een druk op de knop van objectief wisselen. Met een andere knop kan snel worden gewisseld tussen twee vooraf gekozen objectieven. Standaard geleverd met de gemotoriseerde revolver

VERBETERD ONEINDIGHEIDSCORRECTIESYSTEEM (EIS)
Het verbeterde oneindigheidssysteem (EIS) van de Delphi-X Observer ™ bestaat uit super breedveld SFWF-oculairen SFW10x25 mm, parfocale objectieven van 60 mm met hoge numerieke apertuur en een tubuslens met een brandpuntsafstand van 200 mm. De tubuslens met een brandpuntsafstand van 200 mm verkleint de hoek van de lichtstralen die door de optiek gaan en verbetert daardoor aanzienlijk de correcties en het contrast van de chromatische aberratie. Objectieven met een grotere diameter maken veel hogere numerieke aperturen mogelijk, wat het totale oplossend vermogen van het optische systeem verbetert
Om al deze redenen biedt de Delphi-X Observer ™ superieure optische prestaties voor de meest veeleisende toepassingen

PLAN ACHROMATISCHE OBJECTIEVEN (klinische routinelaboratoria)
De Delphi-X Observer ™ wordt standaard geleverd met de op oneindig gecorrigeerde EIS Plan achromatische objectieven 4x / 0.10, 10x / 0.25, 20x / 0.40, S40x / 0.65 en S100x / 1.25 oliëimmersie
Optionele objectieven: Plan achromatisch objectief 2x/0.06 (werkafstand 7.5 mm), Plan achromatisch S50x/0.95 (werkafstand 0.19 mm), Plan achromatisch S60x/0.80 (werkafstand 0.30 mm)

PLAN SEMI-APOCHROMATISCHE OBJECTIEVEN (anatomie- en histopathologielaboratoria)
De Delphi-X Observer ™ kan ook worden geleverd met op oneindig gecorrigeerde EIS Plan semi-apochromatische Fluarex-objectieven 4x/0.13, 10x/0.30, 20x/0.50, S40x/0.75 en S100x/1.30 (oliëimmersie)

FASECONTRASTOBJECTIEVEN
Op oneindig gecorrigeerde EIS Plan achromatische fasecontrastobjectieven 10x/0.25, 20x/0.40, s40x/0.65 en s100x/1.25 (oliëimmersie).

PREPARAATTAFEL
• Preparaattafel 190 x 152 mm met geïntegreerde mechanische kruistafel rechts van 78 x 32 mm
• Ontworpen voor 2 preparaten
• Met krasbestendige Gorilla-glascoating • Mechanische kruistafel voor linkshandigen op aanvraag verkrijgbaar (bestelcode: voeg -L toe aan het productnummer)
(Optioneel: tafel met saffierglascoating op aanvraag verkrijgbaar)

FOCUSSERING
Coaxiale macro- en micrometrische focussering, 100 verdelingen, nauwkeurigheid van 1 μm, 100 μm per omwenteling, totaal verstelbereik van ongeveer 35 mm. Geleverd met instelbare hoogtebegrenzing van de preparaattafel om schade aan het preparaat en de objectieven te voorkomen. Het macrometrische focussysteem heeft een instelbare weerstand. De micrometrische focusknoppen kunnen (via een magnetisch systeem) van links naar rechts worden verwisseld, naar voorkeur van de gebruiker

CONDENSOR (voor helderveld)
Abbe-condensor N.A. 0.90/1.25, wegklapbaar en in hoogte verstelbaar, met markeringen voor de numerieke apertuur. Modellen met wegklapbare revolver worden geleverd met een gemotoriseerde condensor die de frontlens van de condensor wegklapt wanneer het 4x-objectief wordt gebruikt

OBJECTIVES
Plan PLi EIS 2x/0.06(1) 4x/0.10 10x/0.25 20x/0.40 S40x/0.65 S50x/0.95 oil* S60x/0.80* S100x/1.25 oil S100x/1.25 oil iris*
Plan Phase PLPHi EIS 10x/0.25 20x/0.40 S40x/0.65 S100x/1.25 oil
Plan Semi-Apo PLAi EIS 4x/0.13 10x/0.30 20x/0.50 S40x/0.75 S100x/1.30 oil
Alle optiek is voorzien van een schimmelwerende en antireflecterende coating voor maximale lichtopbrengst. De objectieven S40x, S50x, S60x en S100x zijn van het intrekbare type
* Optioneel

CONDENSOR VOOR DIFFERENTIEEL INTERFERENTIECONTRAST (CID) EN HELDERVELD
Een optionele schijfcondensor met instelbare hoogte voor CID en helderveld, die kan worden uitgerust met diverse primaire CID-prisma's voor gebruik met schuivers met secundaire CID-prisma's die in de revolver worden geplaatst

CONDENSOR VOOR FASECONTRAST
Condensor van het Zernike-type A.N. 1.25 met revolver met 5 standen (helderveld, fase 10x, fase 20x, fase 40x en fase 100x). In hoogte verstelbaar. Irisdiafragma

DIASCOPISCHE VERLICHTING
Voor de Delphi-X Observer microscoop zijn twee Köhler-verlichtingen beschikbaar:
• Köhler-type met regelbare intensiteit via NeoLED™ 3W met interne voeding van 100-240 V
• Köhler-type met regelbare intensiteit via halogeenlamp 100W met interne voeding van 100-240 V. De diascopische halogeenverlichting wordt geleverd met twee neutrale dichtheidsfilters (push-in / push-out) voor een soepele demping van de lichtintensiteit voor alle soorten preparaten. De diascopische NeoLED™-verlichting wordt geleverd met één neutraal dichtheidsfilter

FUNCTIE VOOR HET ONTHOUDEN VAN DE LICHTINTENSITEIT (LIM)
De LIM-functie onthoudt automatisch de voorkeursintensiteit bij het wisselen van objectief. Zo hoeft u de lichtintensiteit niet elke keer opnieuw in te stellen als u van objectief wisselt. Met deze functie wordt de gekozen intensiteit voor elke objectiefvergroting opgeslagen, wat de efficiëntie van de gebruiker aanzienlijk verbetert en vermoeide ogen vermindert. Standaard inbegrepen bij alle modellen met gemotoriseerde revolver; raadpleeg voor de overige modellen de onderstaande instructies. Zo bestelt u de functie voor het onthouden van de lichtintensiteit:
Voorbeeld: het model DX.1153-PLi/LIM is gelijk aan het model DX.1153-PLi, maar met toevoeging van de NEOLED™-geheugenfunctie
Het innovatieve NeoLED™-ontwerp is een combinatie van een speciaal ontworpen LED en een dunne, speciaal ontworpen lens met een korte brandpuntsafstand voor iCare sensor om drie belangrijke voordelen te bieden:
• Er kan meer schuin invallend licht van de LED-lichtbron worden opgevangen, waardoor de lichtopbrengst aanzienlijk toeneemt
• Er is minder energie nodig om dit lichtintensiteitsniveau te bereiken
• De grotere apertuur van NeoLED™ stelt de optische systemen van de microscoop in staat beelden met hogere resolutie te produceren, zeer dicht bij de theoretische diffractielimiet van de optiek

ICARE SENSOR
Deze sensor voorkomt onnodig energieverlies. De verlichting van de microscoop gaat automatisch uit kort nadat de gebruiker niet meer voor de microscoop zit

DRAAGHANDVAT
Het draaghandvat aan de achterkant van de microscoop zorgt voor veilig transport van de microscoop, en het geïntegreerde gereedschap en de gereedschapshouder zorgen ervoor dat het juiste gereedschap altijd beschikbaar is

VERPAKKING
Geleverd met netsnoer, beschermhoes, reservezekering, gebruikershandleiding en flesje immersieolie van 5 ml. Koffer van polystyreen
