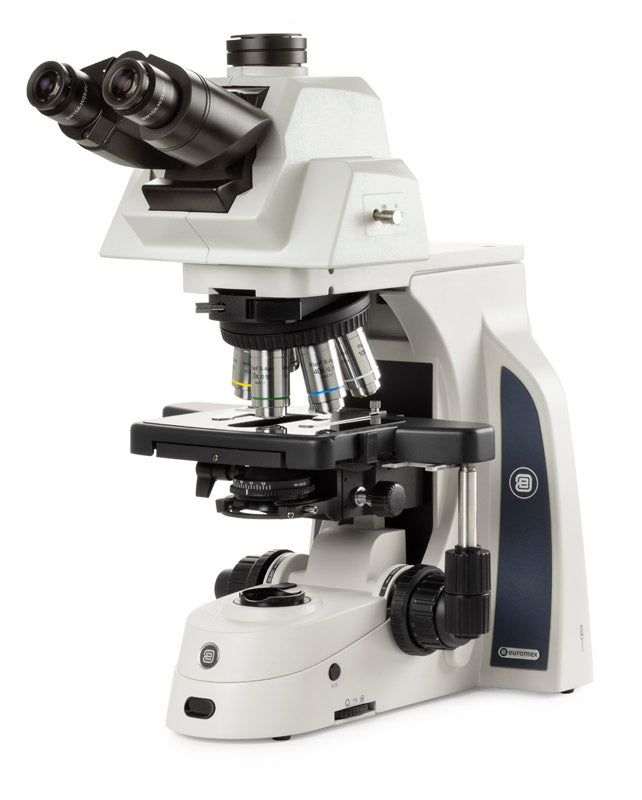

Ergonomische trinoculaire microscoop DX.1158-APLi

Euromex Delphi-X Observer microscoop

Microscopen van de nieuwste generatie voor geavanceerde toepassingen in de life sciences
De uitstekende optische prestaties van de Delphi-X Observer ™ met een zichtveld van 25 mm en de grote numerieke apertuur van de parfocale Plan EIS-objectieven van 60 mm zorgen voor perfecte waarnemingen en kleurweergave met een hoog oplossend vermogen. Dit is de perfecte microscoop voor patholoog-anatomen

Technische specificaties Delphi-X Observer microscoop

OCULAREN
• Super-groothoek SWF10x/25 mm, voor oculairhouder van Ø 30 mm
• Uitgebreide groothoek EWF10x/22 mm, voor oculairhouder van Ø 30 mm

STANDAARD KOP
Trinoculair van het Siedentopf-type met buizen onder een hoek van 30°. Instelbare interpupillaire afstand tussen 47 en 78 mm. De standaard trinoculaire kop heeft een optische lichtwegschakelaar met drie standen (100:0 / 80:20 / 0:100). Dioptriecorrectie van ± 5 op beide oculairen. Documentatiepoort van Ø 23,2 mm

ERGONOMISCHE KOP
Ergonomische trinoculaire kop (optioneel), kantelbaar tussen 0 en 35°, met SWF10x/25mm-oculairen, instelbare interpupillaire afstand tussen 47 en 78 mm, optische lichtwegschakelaar met drie standen (100:0 / 80:20 / 0:100). Dioptriecorrectie van ± 5 op beide oculairen. Documentatiepoort van Ø 23,2 mm

MULTIKOPSYSTEEM
De Delphi-X Observer microscoop kan worden uitgebreid met een uniek multikopsysteem met in totaal 2, 3, 5 of 10 koppen, waarmee preparaten gelijktijdig kunnen worden bekeken. Het centrale accessoire is uitgerust met een trinoculaire kop en een joystick om een groene of rode laserpointer over het hele zichtveld van alle koppen te bewegen
De multikopsystemen met twee, drie of vijf koppen en buizen onder een hoek van 30° worden geleverd met super-groothoekoculairen SWF10x/25 mm. Bij de multikopsystemen met tien koppen en buizen onder een hoek van 30° is de trinoculaire hoofdkop uitgerust met super-groothoekoculairen SWF10x/25 mm en de overige negen binoculaire koppen met uitgebreide groothoekoculairen EWF10x/22 mm. Het Delphi-X Observer ™ multikopsysteem met tien koppen wordt geleverd zonder iCare-sensor

DUAL-KOPSYSTEEM FACE-TO-FACE
De Delphi-X Observer ™ kan worden geleverd met twee binoculaire koppen in een face-to-face opstelling, waarmee twee gebruikers gelijktijdig kunnen waarnemen. De binoculaire hoofdkop is uitgerust met super-groothoekoculairen SWF10x/25 mm en de tweede kop met uitgebreide groothoekoculairen EWF10x/22 mm. Met een joystick kan de gebruiker een groene of rode laserpointer over het hele zichtveld van beide koppen bewegen

OBJECTIEFREVOLVER
Zesvoudige objectiefrevolver, naar binnen gericht en gemonteerd op uiterst nauwkeurige kogellagers. Met schroefdraad voor objectieven met een diameter van 25 mm en met sleuf voor optionele DIC-prisma's

GEMOTORISEERDE REVOLVER
De Delphi-X Observer™ kan worden geleverd met een gemotoriseerde zesvoudige revolver in omgekeerde positie. Een nauwkeurige stappenmotor laat de gebruiker met één druk op een knop van objectief wisselen. Met een andere knop kan snel worden geschakeld tussen twee vooraf gekozen objectieven. Standaard meegeleverd met de gemotoriseerde revolver

VERBETERD ONEINDIGHEIDSCORRECTIESYSTEEM (EIS)
Het verbeterde oneindigheidssysteem (EIS) van de Delphi-X Observer ™ bestaat uit super-groothoekoculairen SFWF SFW10x25 mm, parfocale objectieven met hoge numerieke apertuur van 60 mm en een tubuslens met een brandpuntsafstand van 200 mm. De tubuslens met een brandpuntsafstand van 200 mm verkleint de hoek van de lichtstralen die door de optiek gaan en verbetert daardoor aanzienlijk de correcties en het contrast van de chromatische aberratie. Objectieven met een grotere diameter maken veel hogere numerieke aperturen mogelijk, waardoor het totale oplossend vermogen van het optische systeem toeneemt
Om al deze redenen biedt de Delphi-X Observer ™ superieure optische prestaties voor de meest veeleisende toepassingen

PLAN ACHROMATISCHE OBJECTIEVEN (klinische routinelaboratoria)
De Delphi-X Observer ™ wordt standaard geleverd met de op oneindig gecorrigeerde Plan achromatische EIS-objectieven 4x / 0.10, 10x / 0.25, 20x / 0.40, S40x / 0.65 en S100x / 1.25 met olie-immersie
Optionele objectieven: Plan achromatisch objectief 2x/0.06 (werkafstand 7.5 mm), Plan achromatisch S50x/0.95 (werkafstand 0.19 mm), Plan achromatisch S60x/0.80 (werkafstand 0.30 mm)

PLAN SEMI-APOCHROMATISCHE OBJECTIEVEN (laboratoria voor anatomie en histopathologie)
De Delphi-X Observer ™ kan ook worden geleverd met op oneindig gecorrigeerde Plan semi-apochromatische Fluarex EIS-objectieven 4x/0.13, 10x/0.30, 20x/0.50, S40x/0.75 en S100x/1.30 (olie-immersie)

FASECONTRASTOBJECTIEVEN
Op oneindig gecorrigeerde Plan achromatische EIS-fasecontrastobjectieven 10x/0.25, 20x/0.40, s40x/0.65 en s100x/1.25 (olie-immersie).

OBJECTTAFEL
• Objecttafel van 190 x 152 mm met geïntegreerde mechanische kruistafel rechts van 78 x 32 mm
• Ontworpen voor 2 preparaten
• Met krasbestendige coating van Gorilla-glas • Mechanische objecttafel voor linkshandigen op aanvraag verkrijgbaar (bestelreferentie: voeg -L toe aan het productnummer)
(Optioneel: objecttafel met saffierglascoating op aanvraag verkrijgbaar)

FOCUSSERING
Coaxiale macro- en micrometrische focussering, 100 streepjes, nauwkeurigheid van 1 μm, 100 μm per omwenteling, totaal verplaatsingsbereik van ongeveer 35 mm. Geleverd met een instelbare hoogteaanslag van de objecttafel om schade aan het preparaat en de objectieven te voorkomen. Het macrometrische focussysteem heeft een instelbare spanning. De micrometrische focusknoppen kunnen (via een magnetisch systeem) van links naar rechts worden verwisseld naar voorkeur van de gebruiker

CONDENSOR (voor helderveld)
Abbe-condensor N.A. 0.90/1.25, wegklapbaar en in hoogte verstelbaar met markeringen voor de numerieke apertuur. De modellen met wegklapbare revolver worden geleverd met een gemotoriseerde condensor die de frontlens van de condensor wegklapt wanneer het 4x-objectief wordt gebruikt

OBJECTIEVEN
Plan PLi EIS 2x/0.06(1) 4x/0.10 10x/0.25 20x/0.40 S40x/0.65 S50x/0.95 oil* S60x/0.80* S100x/1.25 oil S100x/1.25 oil iris*
Plan Phase PLPHi EIS 10x/0.25 20x/0.40 S40x/0.65 S100x/1.25 oil
Plan Semi-Apo PLAi EIS 4x/0.13 10x/0.30 20x/0.50 S40x/0.75 S100x/1.30 oil
Alle optiek is voorzien van een antischimmel- en antireflectiebehandeling voor maximale lichtopbrengst. De objectieven S40x, S50x, S60x en S100x zijn van het intrekbare type
* Optioneel

CONDENSOR VOOR DIFFERENTIEEL INTERFERENTIECONTRAST (DIC) EN HELDERVELD
Een optionele schijfcondensor met instelbare hoogte voor DIC en helderveld, die kan worden uitgerust met diverse primaire DIC-prisma's voor gebruik met schuifjes met secundaire DIC-prisma's die in de revolver worden geplaatst

CONDENSOR VOOR FASECONTRAST
Condensor van het Zernike-type A.N. 1.25 met revolverkop met 5 standen (helderveld, fase 10x, fase 20x, fase 40x en fase 100x). In hoogte verstelbaar. Irisdiafragma

DIASCOPISCHE VERLICHTING
Voor de Delphi-X Observer microscoop zijn twee Köhler-verlichtingen beschikbaar:
• Köhler-type met regelbare intensiteit via NeoLED™ 3W met interne voeding van 100-240 V
• Köhler-type met regelbare intensiteit via halogeenlamp 100W met interne voeding van 100-240 V. De diascopische halogeenverlichting wordt geleverd met twee neutrale dichtheidsfilters (push-in / push-out) voor een soepele demping van de lichtintensiteit bij alle soorten preparaten. De diascopische NeoLED™-verlichting wordt geleverd met één neutraal dichtheidsfilter

FUNCTIE VOOR HET ONTHOUDEN VAN DE LICHTINTENSITEIT (LIM)
De LIM-functie onthoudt automatisch de gewenste intensiteit bij het wisselen van objectief. Zo hoeft de lichtintensiteit niet bij elke objectiefwissel opnieuw te worden ingesteld. Met deze functie wordt de gekozen intensiteit voor elke objectiefvergroting opgeslagen, waardoor de efficiëntie van de gebruiker aanzienlijk toeneemt en vermoeidheid van de ogen afneemt. Standaard inbegrepen bij alle modellen met gemotoriseerde revolver; raadpleeg voor de overige modellen de onderstaande instructies. Zo bestelt u de functie voor het onthouden van de lichtintensiteit:
Voorbeeld: model DX.1153-PLi/LIM is gelijk aan model DX.1153-PLi, maar met de toevoeging van de geheugenfunctie NEOLED™
Het innovatieve NeoLED™-ontwerp is een combinatie van een speciaal aangepaste led en een speciaal ontworpen dunne lens met korte brandpuntsafstand voor iCare-sensor en biedt drie belangrijke voordelen:
• Er kan meer schuin invallend licht van de ledlichtbron worden opgevangen, waardoor de lichtopbrengst aanzienlijk toeneemt
• Er is minder energie nodig om dit niveau van lichtintensiteit te bereiken
• De grotere apertuur van NeoLED™ stelt de optische systemen van de microscoop in staat beelden te produceren met hogere resoluties, zeer dicht bij de theoretische diffractielimiet van de optiek

ICARE-SENSOR
Deze sensor voorkomt onnodig energieverlies. De verlichting van de microscoop schakelt automatisch uit kort nadat de gebruiker niet meer voor de microscoop zit

DRAAGHANDVAT
Het draaghandvat aan de achterkant van de microscoop zorgt voor veilig transport van de microscoop, en het geïntegreerde gereedschap en de gereedschapshouder zorgen ervoor dat het juiste gereedschap altijd beschikbaar is

VERPAKKING
Geleverd met netsnoer, beschermhoes, reservezekering, gebruikershandleiding en flesje immersieolie van 5 ml. Koffer van polystyreen
