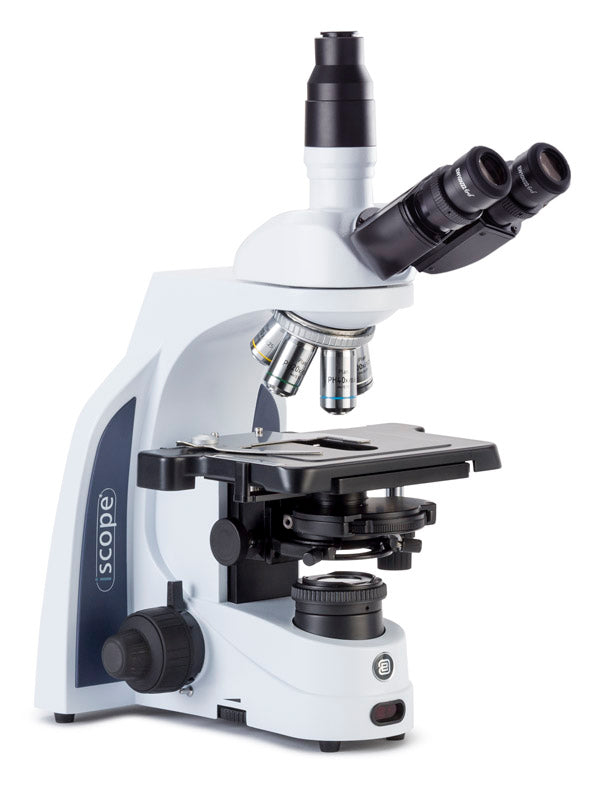

Trinoculaire microscoop IS.1153-PLPH

Euromex iScope microscoop

iScope - Een meesterwerk van de microscopie
De iScope is verkrijgbaar in diverse uitvoeringen die geschikt zijn voor routineonderzoek in de geneeskunde en de biomedische wetenschappen, op hogescholen en universiteiten
Naast de observatiemethode in helderveld biedt de iScope oplossingen voor observatie in fasecontrast, polarisatie, donkerveld tot 400x, donkerveld met cardioïde condensor (1000x) en epifluorescentie. Voor onderwijs is de iScope ook leverbaar in multi-hoofd modellen

Technische specificaties iScope microscoop

OCULAREN
• Vlakveld groothoek oculair EWF10x met een gezichtsveld van 20 mm en instelbare dioptrie in de linker oculairhouder voor systemen met eindige correctie (tubus van Ø 23,2 mm)
• Vlakveld groothoek oculair EWF10x met een gezichtsveld van 22 mm en instelbare dioptrie in beide oculairhouders voor IOS vlakke en vlakke fasecontrast systemen met oneindigcorrectie, en instelbare dioptrie in de linker oculairhouder voor EPLi systemen (tubus van Ø 30,0 mm)

KOP
• Binoculaire en trinoculaire kop van Siedentopf-ontwerp met oculairtubussen onder een hoek van 30°. Instelbare interpupillaire afstand tussen 48 en 76 mm
• De trinoculaire kop van de modellen met oneindigcorrectie Plan (IS.1153-PLi) heeft een lichtpadkeuzeschakelaar (100: 0 / 50:50) en een dioptrie-instelling van ± 5 in beide oculairtubussen van Ø 30 mm
• De trinoculaire kop van de modellen met oneindigcorrectie E-Plan (IS.1153-EPLi) heeft een vast lichtpad (50:50) en een dioptrie-instelling van ± 5 in de linker oculairtubus van Ø 30 mm
• De trinoculaire kop van de modellen met eindige correctie E-Plan (IS.1153-EPL) heeft een vast lichtpad (50:50) en een dioptrie-instelling van ± 5 in de linker oculairtubus van Ø 23,2 mm
• Ergonomisch vlindersysteem voor het draaien van de kop, met twee observatieposities: hoog (431 mm) en laag (397 mm)
• De trinoculaire kop heeft een documentatiepoort van Ø 23,2 mm

ERGONOMISCHE KOP
Optionele ergonomische kantelbare kop van 5 tot 35 ° met EWF10x / 22 mm oculairen, interpupillaire afstand van 48-75 mm en optioneel fotoaccessoire met standaardtubus van Ø 23,2 mm (alleen voor modellen met oneindigcorrectie). Gebruik voor het bestellen van een iScope® met kantelbare kop het referentienummer IS.1158-xxx. Gebruik voor het bestellen van een iScope® met kantelbare kop en fototubusaccessoire het referentienummer IS.1159-xxx

FRONTAAL DUAL-HOOFDSYSTEEM
• De iScope microscoop kan ook worden geleverd met een frontaal dual-hoofdsysteem
• De tubussen met een diameter van 30 mm van de frontale dual-kop zijn uitgerust met EWF10x / 20 mm oculairen
• De binoculaire hoofdkop heeft één dioptrie-instelling, de tweede kop heeft twee dioptrie-instellingen
• Alleen verkrijgbaar voor het model met vlakke objectieven met oneindigcorrectie (IS.1154-PLi)
• Het frontale dual-hoofdsysteem is uitgerust met een laserpointer in 2 kleuren

MULTI-HOOFDSYSTEEM
• De iScope® microscoop is geschikt voor het multi-hoofdsysteem voor 2, 3, 5 of 9 koppen voor gelijktijdige observatie van het preparaat • Het centrale accessoire is uitgerust met een joystick om een groene en rode laserpointer over het hele gezichtsveld van alle koppen te bewegen
• Configuraties met een, twee, vier en acht extra binoculaire waarnemingskoppen, tubussen onder een hoek van 30 ° en vlakke IOS objectieven met oneindigcorrectie 4x, 10x, S40x en S100x (olie-immersie)
• Elke extra kop is uitgerust met EWF 10x/22 mm oculairen (modelreferenties: IS.1156-PLi-n, n = totaal aantal koppen)

OBJECTIEFREVOLVER
Vijfvoudige objectiefrevolver in omgekeerde positie, gemonteerd op hoogprecieze kogellagers

BESCHIKBARE PREPARAATTAFELS
De iScope® kan worden uitgerust met drie typen preparaattafels (ontworpen voor 2 preparaten):
• Mechanische tafel van 156 x 138 mm en met X/Y-verplaatsing van 79 x 52 mm
• Mechanische tafel van 187/230 x 140 mm zonder tandheugel op de X-as en met X/Y-verplaatsing van 79 x 52 mm. De tafel zonder tandheugel op de X-as van de iScope® heeft geen uitstekende delen, zorgt voor soepelere bewegingen en is veiliger
• Keramische mechanische tafel van 220 x 157 mm met X/Y-verplaatsing van 75 x 50 mm. Het oppervlak van deze tafel garandeert een hoge krasbestendigheid. Het oppervlak zorgt er ook voor dat strooilicht niet vanaf de tafel in het objectief wordt gereflecteerd. De iScope microscoop kan worden geleverd met een verwarmbare tafel tot 50°C met PID-temperatuurregelaar. Alleen geleverd bij nieuwe producten. Neem gerust contact op als u andere temperatuurbereiken wenst

CONDENSOR MET FASECONTRASTSCHIJVEN
Er zijn twee versies van de Abbe-condensor N.A. 1.25 met fasecontrastschijven en vlakke fasecontrastobjectieven. De eerste versie bestaat uit vlakke fasecontrastobjectieven 10x en S40x (terugveerbaar), een schijf met de faseringen 10x en 40x
De tweede versie bestaat uit vlakke fasecontrastobjectieven 20x en S100x (terugveerbaar/olie-immersie), een schijf met de faseringen 20x en 100x. Beschikbaar voor iScope 160mm en IOS oneindigversies. Alle sets worden geleverd met groen filter en telescoopoculair voor het centreren van de fase

CONDENSOR VOOR HELDERVELD
De standaard condensor van het type Abbe N.A. 1.25, in hoogte verstelbaar en met irisdiafragma, heeft een sleuf waarin optionele schijven kunnen worden geplaatst. Er is een schijf voor fasecontrast met faseringen voor fase-objectieven 10x en 40x, een schijf voor fasecontrast met faseringen voor fase-objectieven 20x en 100x, en een schijf voor donkerveld (maximaal 400x)

ZERNIKE-CONDENSOR VOOR FASECONTRAST
Een Zernike-condensor N.A. 1.25 gemonteerd op een draaibare revolver met 5 posities: fasering voor fase-objectieven 10x/20x, fasering voor fase-objectief 40x, fasering voor fase-objectief 100x, donkerveldpositie (maximaal 400x) en helderveldpositie. Inclusief telescoopoculair voor het centreren van de fase en groen filter

CONDENSOR VOOR DONKERVELD
Van de iScope zijn modellen verkrijgbaar die worden geleverd met een olie-immersiecondensor van het cardioïde spiegeltype, met interne verlichting door middel van NeoLED™ van 5 W en een S100x olie-immersieobjectief met geïntegreerd irisdiafragma voor kwalitatief goede beelden met de donkerveldtechniek bij 1000x

FOCUSSERING
Macro- en micrometrische precisiefocussering van 1 μm, 200 streepjes per omwenteling van de micrometerknop (0,2 mm). Totale verplaatsing van ongeveer 24 mm. Met veiligheidssysteem om de hoogte van de tafel te beperken en het preparaat en de objectieven met hoge vergroting te beschermen. Met instelling van de focusspanning

VERLICHTING
• Met NeoLED 3 W met regelbare intensiteit en met interne voeding 100-240 Vac
• Het innovatieve NeoLED-ontwerp biedt grotere numerieke aperturen, waardoor het optische systeem van de iScope microscoop beelden met hogere resolutie genereert, zeer dicht bij de theoretische diffractielimiet van de optiek. Andere voordelen van het NeoLED-ontwerp zijn het lage energieverbruik, het ontbreken van warmteontwikkeling en een lange levensduur
• Köhler-verlichting (standaard inbegrepen bij de modellen met oneindigcorrectie-optiek PLi en oneindigcorrectie-optiek voor fasecontrast PLPHi) zorgt voor hoog contrast en maximaal oplossend vermogen van de optiek. Ook als optie verkrijgbaar voor andere modellen

ICARE-SENSOR
Deze sensor voorkomt onnodig energieverlies. De verlichting van de microscoop schakelt automatisch uit kort nadat de gebruiker niet meer voor de microscoop zit

KABELOPBERGSYSTEEM - CSS • Met de iScope® microscopen kan de gebruiker het netsnoer opbergen aan de achterzijde van de statief
• Aan de achterzijde van de statief bevindt zich ook een handvat voor comfortabel transport van de microscoop

VERPAKKING
• Geleverd met netsnoer, beschermhoes, reservezekering, gebruikershandleiding, flesje immersieolie van 5 ml (bij modellen met S100x objectief)
• De fasecontrastmodellen worden geleverd met groen filter en telescoopoculair voor uitlijning
• Koffer van polystyreen
